01 Introdução:

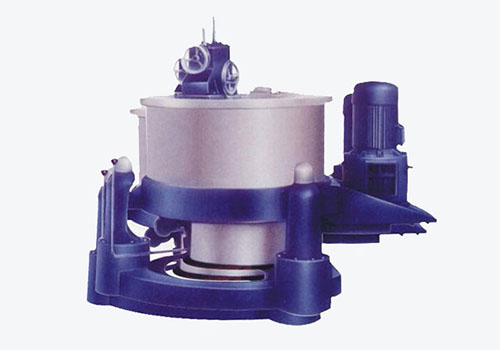

A centrífuga industrial é um dos principais equipamentos da indústria química. Separa principalmente o sólido e o líquido através da força centrífuga. De acordo com as características do processo, o material é principalmente uma mistura sólido-líquido no início, e a carga é relativamente grande quando é iniciado. Sob a ação da força centrífuga, ele flui para fora da força centrífuga, de modo que parte do líquido é separada e, com o aumento adicional da velocidade do motor, a carga também é reduzida em conformidade. O conversor de frequência RVE32 pode atender aos requisitos tecnológicos e realizar o efeito de separação ao operar em diversas velocidades diferentes. Como equipamento de controle industrial, possui ampla gama de aplicações em centrífugas industriais.

02 Recursos:

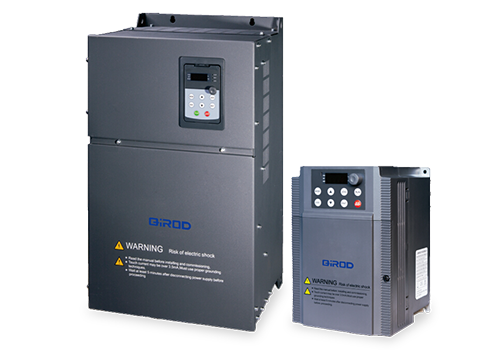

RVE32 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da linha de entrada é 380V-480V e o método de controle é controle vetorial sem sensor de velocidade.

RVE32 possui uma variedade de subestações, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é configuração padrão do RVE32, nenhuma opção é necessária. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Fornece 250% da corrente elétrica nominal durante operação e aceleração em baixa frequência, atendendo aos requisitos de operação da centrífuga;

· Com precisão de controle de velocidade, a precisão de controle é de 0,2% e o controle de velocidade preciso é alcançado;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Controle de velocidade em vários estágios para atender aos requisitos do processo de produção industrial;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Forte adaptabilidade ambiental e design de duto de ar completamente independente podem melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e umidade;

04 Introdução ao sistema:

Neste sistema, um inversor RVE32 22KW é usado para acionar a centrífuga de 22KW, e a função multivelocidade do inversor é selecionada para realizar o controle de três velocidades, ou seja, operação em baixa velocidade, operação em média velocidade e operação em alta velocidade. A parada rápida é obtida através da unidade de frenagem externa e do resistor de frenagem.

05 Parâmetro Técnico

06 Uso no local:

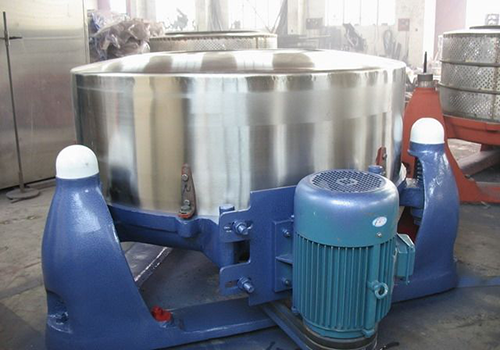

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado da corrida:

O sistema de controle da centrífuga industrial usando o inversor RVE32 foi colocado em operação há mais de três anos e obteve bons benefícios econômicos e sociais: O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;  Adote frenagem por consumo de energia, partida suave e parada suave, sem impacto na rede elétrica;  Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;  Os benefícios económicos são significativos e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de dois anos;

08 Benefícios para o cliente:

O uso da frenagem com consumo de energia economiza o custo das pastilhas de freio e o tempo de substituição das pastilhas de freio, a eficiência da produção aumenta em 15% e o benefício abrangente é bastante melhorado; A função de proteção abrangente do inversor garante a continuidade da produção;  Os benefícios econômicos são notáveis, e todo o investimento aumentado pelo sistema de controle de conversão de frequência pode ser recuperado em mais de dois anos.
