01 Introdução:

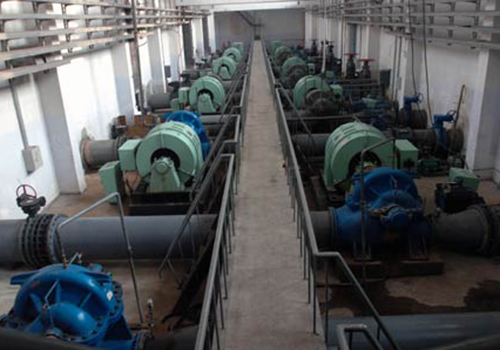

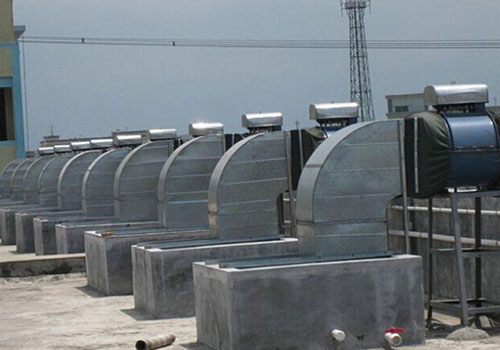

As cargas de ventiladores são amplamente utilizadas, como ventiladores de alimentação e ventiladores de tiragem induzida de vários sistemas de produção e caldeiras domésticas, unidades centrais de ventiladores de ar condicionado, unidades de ar fresco, ventiladores de torre de resfriamento, exaustores em vários locais de produção e secadores em linhas de produção. Os ventiladores são os principais equipamentos de energia das empresas industriais e de mineração. De acordo com as estatísticas dos departamentos relevantes, a capacidade instalada de ventiladores e bombas e motores no país é de cerca de 35.000 MW, e o consumo de energia representa cerca de 40% do consumo nacional de energia. Ao usar o inversor RVE32 na operação do ventilador, a taxa de economia de energia é geralmente de 20% a 60% e o período de recuperação do investimento é de 1 a 3 anos. Os benefícios são muito significativos.

02 Recursos:

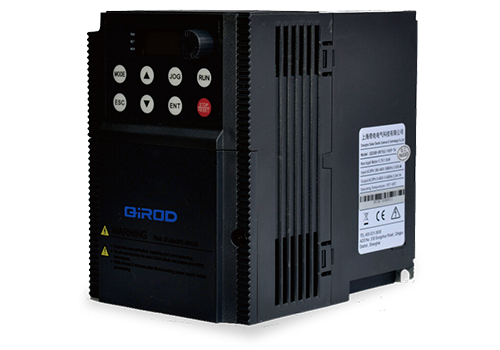

RVE32 é um inversor montado em gabinete, a faixa de potência é 0,75KW-500KW, a tensão da linha de entrada é 380V-480V e o modo de controle é controle vetorial e controle vetorial sem sensor de velocidade. O controle vetorial sem sensor de velocidade é uma espécie de controle vetorial, que estima o valor do feedback de velocidade do motor através do cálculo do modelo do motor. A precisão do controle e o desempenho dinâmico do controle vetorial sem sensor de velocidade não são tão bons quanto o controle vetorial com malha fechada de velocidade, mas também tem as vantagens de um sistema simples, sem necessidade de manutenção do sensor de velocidade e preço baixo, especialmente adequado para motores de ventiladores e bombas. O controle V/f tradicional também não precisa de um sensor de velocidade, mas para motores de ventiladores e bombas de alta potência, como controle V/f sem controle de loop de corrente, é fácil causar flutuações de corrente. O controle vetorial sem sensor de velocidade não possui apenas uma malha fechada de velocidade, mas também uma malha fechada de corrente, e a corrente de estado estacionário do motor é mais estável.

O RVE32 possui uma variedade de terminais de cliente, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para entrada analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

O inversor da série RVE32 possui função PID integrada, que é mais flexível na operação. Existem muitas maneiras de controlar a interface, que podem ser por fio ou por comunicação.

04 Introdução ao sistema:

Um total de quatro motores nesta caldeira utilizam conversores de frequência RVE32 para controlar vapor, óleo quente e gases de combustão quentes, respectivamente. O gás quente de combustão é controlado por dois motores de 315KW e enviado ao ventilador principal através de tubulações para secagem da polpa de madeira. Dois inversores 315KW QD6000 controlam os dois ventiladores respectivamente, e controlam a potência de saída dos ventiladores ajustando a frequência de saída do RVE32, de modo a realizar a regulação precisa do fluxo de fumaça quente, que além de atender aos requisitos do processo, é mais eficiente do que usar um pára-brisa. É mais eficiente em termos energéticos ajustar o fluxo de fumaça quente. Os outros dois motores de 132KW alimentam o vapor do gerador de vapor e o óleo quente do gerador de óleo térmico para a câmara de mistura, respectivamente. O ajuste da saída de vapor no gerador de vapor pode controlar a pressão e a temperatura no gerador de vapor, e o ajuste da saída de óleo térmico no gerador de óleo térmico pode controlar a temperatura do gerador de óleo térmico. O RVE32 também ajusta a saída de vapor e óleo quente controlando a potência de saída do motor, de modo a controlar a pressão e a temperatura do gerador de vapor e a temperatura do gerador de óleo quente.

05 Parâmetro Técnico:

06 Uso no local:

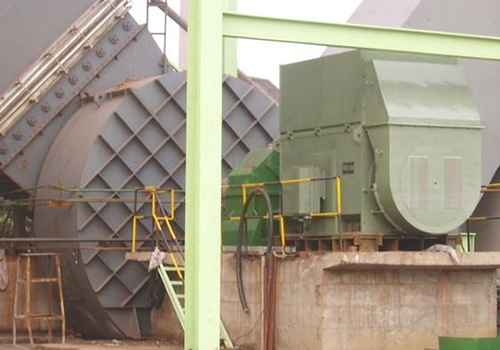

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle do ventilador da caldeira utilizando o inversor RVE32 está em operação há mais de quatro anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável e tem baixa taxa de falhas;  Significativamente menos ruído;

Regulação precisa do fluxo de fumaça quente para atender aos requisitos do processo de produção;

Prolonga a vida útil dos mancais do motor e do ventilador, reduz a geração de calor do motor e reduz bastante a quantidade de manutenção;

Os benefícios económicos são significativos e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de um ano.

08 Benefícios para o cliente:

Ajustar com precisão o fluxo para atender aos requisitos do processo de produção;

Redução das perdas do motor e dos custos de manutenção;

O efeito de economia de energia é notável, e o investimento aumentado pelo controle de conversão de frequência pode ser totalmente recuperado em mais de um ano.
