01 Introdução:

Os recursos hídricos são um factor importante para o desenvolvimento económico e o desenvolvimento social sustentável, e a taxa de tratamento de esgotos urbanos tornou-se um símbolo importante para saber se uma região é civilizada ou não. A grave poluição e a crescente escassez de recursos hídricos tornaram-se agora um tema de preocupação em todo o mundo. Com o desenvolvimento da economia na China, a quantidade de esgoto urbano e de águas residuais industriais aumentou acentuadamente, proporcionando um enorme espaço de mercado para a indústria de tratamento de água. Na estação de tratamento de esgoto, o soprador de aeração e a bomba submersível são os principais equipamentos do tratamento de esgoto. O inversor RVE32 possui ampla gama de aplicações no tratamento de esgoto e tem alcançado bons benefícios econômicos e sociais.

02 Recursos:

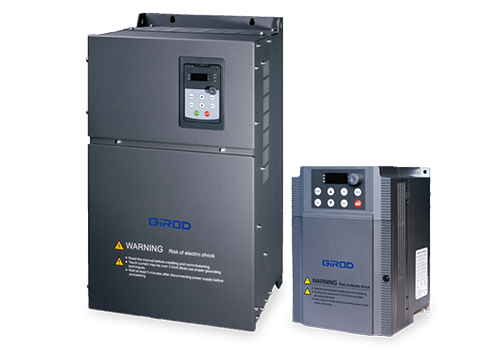

RVE32 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da linha de entrada é 380V-480V e o método de controle é controle vetorial sem sensor de velocidade.

RVE32 possui uma variedade de subestações, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é configuração padrão do RVE32, nenhuma opção é necessária. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Grande torque de partida, 1,5 vezes o torque de saída em malha aberta de 0,5 Hz, atendendo aos requisitos de operação de bomba submersível;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Super adaptabilidade da rede elétrica, capacidade de flutuação da rede anti-energia de até ± 15%, para garantir a estabilidade da tensão de saída, corrente e velocidade;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

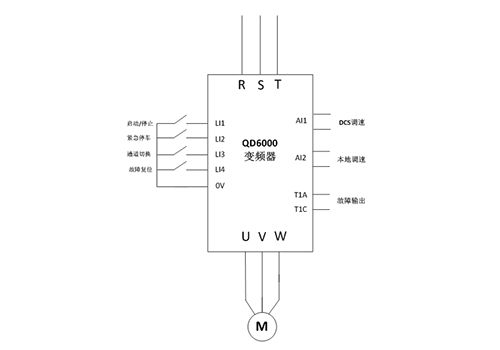

04 Introdução ao sistema:

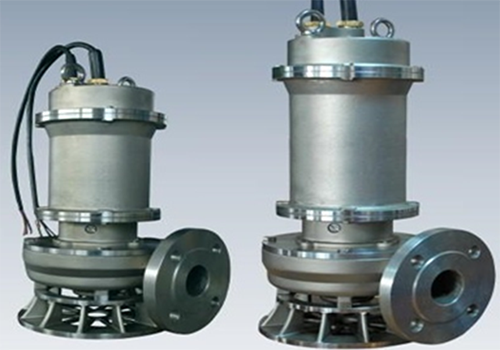

Neste sistema, o motor principal da bomba submersível de 110KW é acionado pelo inversor RVE32 110KW, que é controlado centralmente pelo sistema DCS na sala de informática central, podendo também ser operado localmente.

05 Parâmetro Técnico:

06 Uso no local:

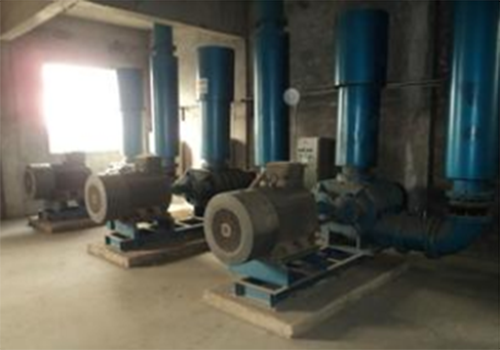

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle de bomba submersível de tratamento de esgoto usando conversor de frequência RVE32 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

De acordo com as necessidades do processo, faça partida/parada suave do motor, para que o fenômeno de torção repentina e golpe de aríete possa ser resolvido;

Os benefícios económicos são notáveis, o efeito de poupança de energia é superior a 20% e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de um ano.

08 Benefícios para o cliente:

Elimina muitas operações manuais tediosas, perigos ocultos inseguros e melhora a eficiência do trabalho;

Reduz bastante o impacto no maquinário quando a bomba é ligada e reduz os custos de manutenção;

A função de proteção abrangente do inversor garante a continuidade da produção;

Os benefícios econômicos são significativos e todo o investimento aumentado pelo sistema de controle de conversão de frequência pode ser recuperado em mais de um ano.
