01 Introdução:

Com o desenvolvimento da tecnologia de energia e a melhoria da tecnologia de regulação da velocidade de conversão de frequência, o método inteligente de controle de abastecimento de água com regulação de velocidade de conversão de frequência como o núcleo substituiu o método anterior de abastecimento de água de comutação multibomba e ajuste de válvula. Durante a regulação da velocidade em frequência variável, a corrente de partida pode ser limitada dentro da corrente nominal, evitando assim o impacto na rede elétrica durante a partida. Devido ao arranque suave da bomba, a velocidade média de funcionamento normal é reduzida, prolongando assim a vida útil de equipamentos como bombas e válvulas. Ao mesmo tempo, pode eliminar o efeito do golpe de aríete ao iniciar e parar. Com seu desempenho estável, modo de operação e função simples, o conversor de frequência permitirá que o sistema de abastecimento de água economize eletricidade, água e mão de obra e, finalmente, atinja o objetivo de operação de alta eficiência.

02 Recursos:

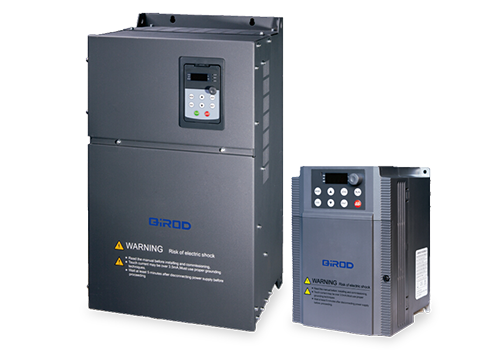

RVE32 é um inversor montado em gabinete, a faixa de potência é de 0,75KW ~ 500KW, a tensão de entrada é de 380V ~ 480V e os métodos de controle são controle vetorial sem sensor e controle vetorial. O controle vetorial sem sensor de velocidade é um tipo de controle vetorial, mas não há sensor de velocidade, e o valor de feedback de velocidade do motor é estimado através do cálculo do modelo do motor. A precisão do controle e o desempenho dinâmico do controle vetorial sem sensor de velocidade não são tão bons quanto o controle vetorial com malha fechada de velocidade, mas também tem as vantagens de um sistema simples, sem necessidade de manutenção de sensores de velocidade e de baixo preço, principalmente para ventiladores e bombas. O controle V/f tradicional também não precisa de um sensor de velocidade, mas para motores de ventiladores e bombas de alta potência, como controle V/f sem controle de loop de corrente, é fácil causar flutuações de corrente. O controle vetorial sem sensor de velocidade não possui apenas uma malha fechada de velocidade, mas também uma malha fechada de corrente, e a corrente de estado estacionário do motor é mais estável.

O RVE32 possui uma variedade de terminais de cliente, incluindo 8 entradas digitais (LI1 ~ LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções. A interface MODBUS é configuração padrão do RVE32, nenhuma opção é necessária. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

O inversor da série RVE32 possui função PID integrada, que é mais flexível na operação. Existem muitas maneiras de controlar a interface, que podem ser por fio ou por comunicação.

04 Introdução ao sistema:

Neste sistema, três bombas de poço profundo são usadas e uma bomba de poço profundo de 45KW é usada como uma bomba normalmente aberta para manter a função básica de abastecimento de água. Uma bomba de poço profundo de 75 kW é usada como bomba de controle principal e um dispositivo automático de controle de abastecimento de água com conversor de frequência e pressão constante é instalado. Quando o consumo de água muda, a velocidade da bomba é ajustada para realizar o abastecimento de água com pressão constante da rede de abastecimento de água. Uma bomba para poço profundo de 75kW é instalada com um conjunto totalmente digital. O controlador de partida suave do motor CA é usado como uma bomba de controle auxiliar. Quando o volume de abastecimento de água muda muito, se a bomba de controle principal estiver funcionando em frequência total (ou frequência), não é possível garantir que a pressão da rede de tubulação de abastecimento de água seja constante. O controlador faz com que a bomba de controle auxiliar comece (ou pare) a funcionar e, em seguida, a bomba de controle principal funcione a uma velocidade variável para ajustar a pressão da água da rede de tubulação para mantê-la constante.

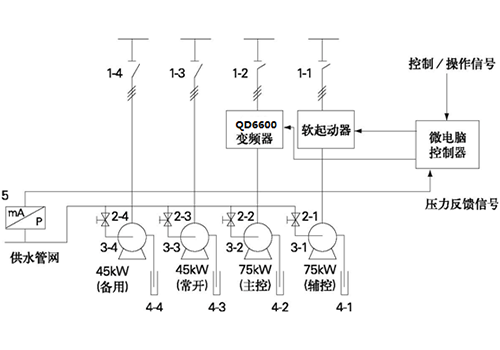

1- Interruptor de alimentação 2- Válvula de água unidirecional 3- Reatância da bomba 4- Fonte de água de poço profundo 5- Sensor de pressão

05 Parâmetro Técnico:

06 Uso no local:

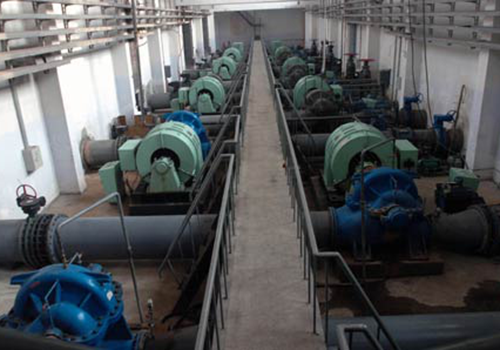

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de abastecimento de água com pressão constante utilizando o inversor RVE32 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável e tem baixa taxa de falhas;

A pressão do abastecimento de água é estável, o que elimina as desvantagens de os domicílios em arranha-céus cortarem a água durante o pico de uso da água e a pressão excessiva na tubulação durante os períodos de calha;

Resolver o problema de remoção de areia quando a bomba é ligada e o problema de transbordamento durante a operação;

Os benefícios económicos são notáveis ​​e as estatísticas reais de funcionamento mostram que 432.600 kWh de electricidade podem ser poupados num ano. Calculado em 0,3 yuan por quilowatt-hora, é possível economizar cerca de 129.800 yuans em custos de eletricidade. Mais de um ano pode recuperar todo o aumento do investimento do sistema de controle automático de abastecimento de água com pressão constante.

08 Benefícios para o Cliente:

A pressão da água da rede de abastecimento de água é estável e não se altera com a variação do consumo de água, o que melhora a qualidade do abastecimento de água;

Evita o fenômeno de água corrente e vazamento de água causado pelo aumento anormal da pressão da água na rede de tubulação de abastecimento de água e reduz o custo de manutenção;

O efeito de poupança de energia é notável e o aumento do investimento no sistema de abastecimento de água a pressão constante pode ser totalmente recuperado em mais de um ano;

Evita-se o desperdício de recursos hídricos e evita-se a maior expansão da área do funil de queda do nível da água formada pela exploração excessiva das águas subterrâneas.
