01 Introdução:

Com o desenvolvimento contínuo dos guindastes, é difícil para a tecnologia de controle tradicional atender aos requisitos cada vez mais altos de regulação e controle de velocidade dos guindastes. Hoje, com o rápido desenvolvimento da tecnologia eletrônica, a combinação de guindaste e tecnologia eletrônica está se tornando cada vez mais próxima, e o dispositivo de controle de velocidade de frequência variável CA substitui o método tradicional de controle de velocidade de resistência da série do rotor do motor. Entre muitos dispositivos de controle de velocidade de frequência variável CA, o conversor de frequência RVE32 tornou-o amplamente utilizado em diversas aplicações devido à sua estabilidade de desempenho, riqueza de funções de expansão de opções, flexibilidade do ambiente de programação, características de torque e adaptabilidade para uso em diferentes ocasiões. O inversor ocupa uma posição muito importante no mercado de alto padrão.

02 Recursos:

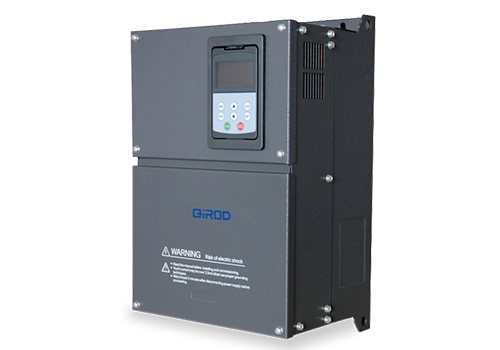

RVE32 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da linha de entrada é 380V-480V e o método de controle é controle vetorial sem sensor de velocidade. RVE32 possui uma variedade de subestações, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é configuração padrão do RVE32, nenhuma opção é necessária. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Com características de torque de baixa frequência, ele pode fornecer 0,5 Hz 150% do torque nominal para garantir a partida suave do guindaste de frequência variável.

· Controle confiável da lógica de freio, o tempo de freio é ajustável, ao mesmo tempo que garante que o gancho não escorregue, também evita a grande corrente de partida do motor.

· O processo de aceleração e desaceleração está de acordo com o modo curva S, que aumenta a estabilidade do trabalho, reduz o impacto mecânico e prolonga a vida útil do equipamento.

· A corrente inicial é pequena, o impacto atual na rede elétrica é pequeno, o desperdício de fornecimento de energia é bastante reduzido e o efeito de economia de energia é óbvio.

· Função de proteção completa, melhora o fator de segurança e facilita a inspeção e manutenção.

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 Introdução ao sistema:

Neste sistema, 4 conjuntos de motores de 7,5KW são acionados por um inversor RVE32 de 45KW para realizar o controle do carrinho do guindaste de pórtico. O RVE32 pode fornecer controle lógico completo de abertura do freio, controle de comutação de alta e baixa velocidade, controle vetorial paralelo multimotor, controle de tensão de frenagem ajustável, controle de operação de enfraquecimento de campo de alta frequência e outras funções, de modo a obter o controle de guindastes de pórtico.

05 Parâmetro Técnico:

06 Uso no local:

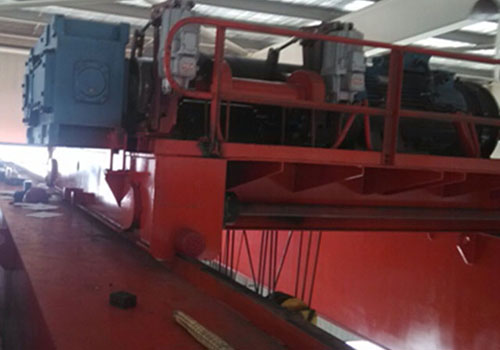

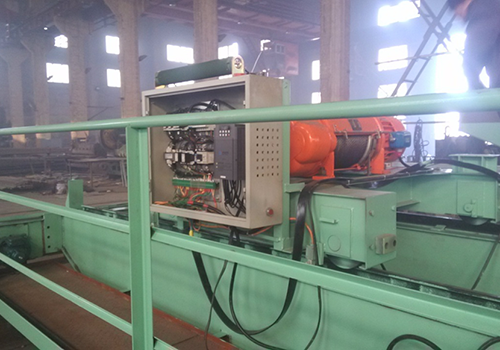

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle do guindaste de pórtico usando o inversor RVE32 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

*O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

*Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

* O processo de partida e funcionamento é suave e eficiente, seguro e confiável.

08 Benefícios para o Cliente:

O inversor e o guindaste operam de forma estável, reduzindo bastante os custos de manutenção;

A função de proteção abrangente do inversor garante a continuidade da produção;

Controle de comutação de alta e baixa velocidade, alta eficiência;

O controle do freio é realizado pelo conversor de frequência e a segurança é boa.
