01 Introdução:

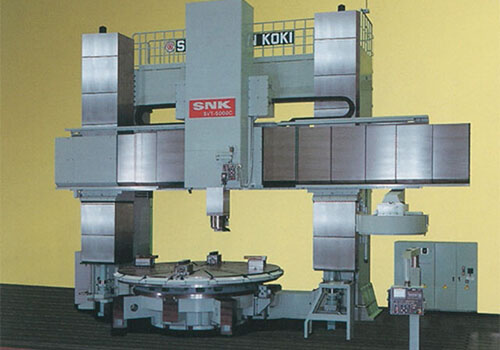

Tornos verticais são grandes equipamentos mecânicos usados para processar peças grandes e pesadas com grandes dimensões radiais e dimensões axiais relativamente pequenas e formas complexas. Tal como a superfície cilíndrica, superfície final, superfície cônica, furo cilíndrico, furo cônico, etc. de vários discos, rodas e luvas. Rosqueamento, torneamento esférico, perfilamento, fresamento e retificação também são possíveis com a ajuda de dispositivos adicionais. O fuso de máquinas-ferramentas de grande porte é controlado pelo inversor RVE32 para obter controle de velocidade estável, com boas características de torque de baixa frequência e velocidade de resposta rápida. A frenagem e a parada rápidas são realizadas pela unidade de frenagem e pelo resistor de frenagem.

02 Recursos:

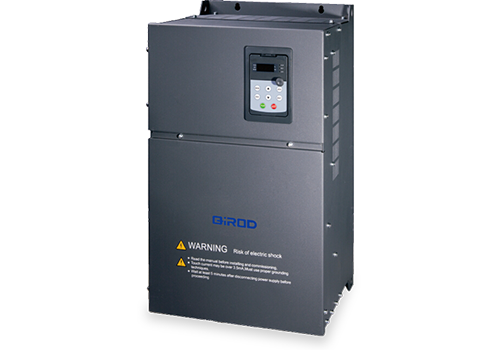

RVE32 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da linha de entrada é 380V-480V e o método de controle é controle vetorial sem sensor de velocidade. RVE32 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é a configuração padrão do RVE32 sem opção. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Fornece torque nominal de 0,5 Hz e 150%, fácil de iniciar o motor do fuso;

· Com precisão de controle de velocidade, a precisão de controle é de 0,2% e o controle de velocidade preciso é alcançado;

· Com bom controle de enfraquecimento de campo, pode obter controle preciso mesmo quando operando em alta frequência;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Função AVR superior, adaptabilidade de super grade, garantia de tensão de saída, estabilidade de corrente e velocidade;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente, limite para garantir a continuidade da produção;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 Introdução ao sistema:

Neste sistema, o fuso de um torno vertical de 55KW é acionado por um conversor de frequência RVE32 de 75KW, e uma parada de frenagem rápida é realizada através de uma unidade de frenagem externa e um resistor de frenagem. O corte em velocidade constante é obtido através do controle vetorial em malha aberta, e a variação de velocidade causada pelas mudanças de carga é muito pequena. O inversor é acionado através do terminal de controle, e a velocidade dada é controlada pelo sinal de tensão analógico 0-10V do sistema de controle. Quando o motor funciona a 70 Hz, a flutuação de velocidade é inferior a 1 rpm e a flutuação de corrente é inferior a 1A, realizando um controle de velocidade preciso.

05 Parâmetro Técnico:

06 Uso no local:

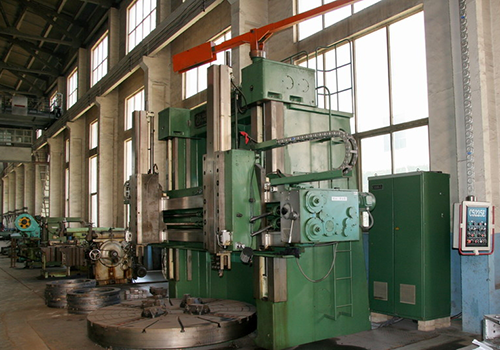

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle de torno vertical utilizando o inversor RVE32 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

A precisão do controle de velocidade é alta e os produtos de produção estão mais alinhados com os requisitos; o sistema de controle de torno vertical usando o inversor QD6000 foi colocado em operação há mais de três anos e alcançou bons benefícios e resultados econômicos.

08 Benefícios para o cliente:

O inversor e o motor do fuso funcionam de forma estável, reduzindo os custos de manutenção;

A função de proteção abrangente do inversor garante a continuidade da produção;

A produção dos produtos está mais alinhada com as exigências e o índice de defeitos é bastante reduzido.
