01 Introdução:

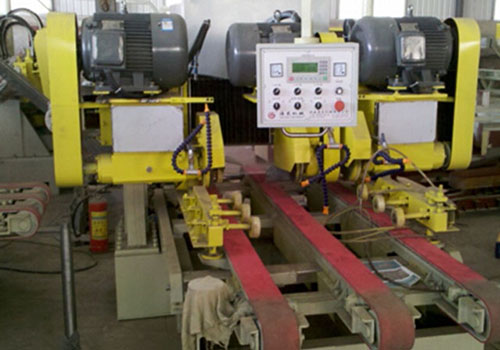

A máquina de corte rotativa é um dos principais equipamentos para a produção de compensados. É dividida em máquina de corte rotativa baseada em cartão e máquina de corte rotativa sem cartão. Com o avanço da tecnologia, a tecnologia de servocontrole digital também é aplicada à produção de máquinas de corte rotativas. O cortador rotativo de toras gira novamente o núcleo de madeira restante, para que as matérias-primas sejam totalmente utilizadas. A Shanghai Qidian desenvolveu de forma independente um conjunto de sistemas adequados para vários tipos de máquinas de corte rotativas no mercado. Após aplicação prática em Shandong, Hebei, Guangxi, Jiangxi e outros lugares, resolveu as preocupações de muitos fabricantes de máquinas sobre o controle numérico e automação de equipamentos de corte rotativo. requisitos.

02 Recursos:

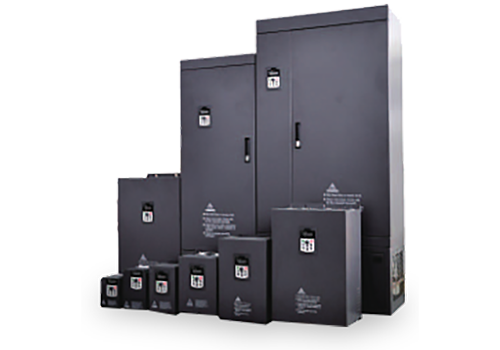

D51 é um inversor montado na parede, a faixa de potência é 3KW-15KW, a tensão da linha de entrada é 380V-480V e o modo de controle é controle vetorial sem sensor de velocidade e controle vetorial de malha fechada.

03 Vantagem:

· Possui características de torque de baixa frequência, torque nominal de 0,5 Hz e 180%;

· Para objetos de corte rotativo complexos, possui torque de partida suficiente para garantir que o motor tenha forte força de corte e saída uniforme durante cortes pesados em baixa velocidade;

· Possui precisão de controle de velocidade, a precisão de controle é de 0,2%, realiza controle de velocidade preciso, garante a suavidade do corte rotativo e parada e reinicialização em alta velocidade, que é comparável aos inversores importados;

· A resposta de torque precisa apenas de 20ms, obtendo uma resposta rápida, e o estado geral de funcionamento é mais estável;

· Boa capacidade de sobrecarga e adaptabilidade ambiental, alta confiabilidade operacional;

· Excelente função AVR, super adaptabilidade à rede, mantém o torque de saída constante no caso de flutuação de tensão e pode atender à operação normal de corte rotativo quando a tensão nominal está acima de 60℅;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 Introdução ao sistema:

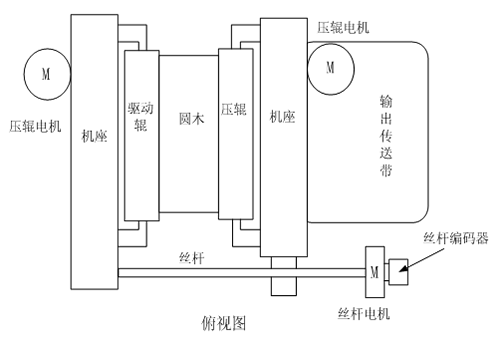

Neste sistema, a máquina de corte rotativa é acionada pelo conversor de frequência D51, a fiação do sistema de controle é simples, nenhum controlador externo é necessário, todas as funções são realizadas pelo conversor de frequência integrado e todo o sistema é econômico e confiável. Usar o codificador rotativo como sensor de medição de distância pode melhorar a precisão da medição para 0,01 mm; usar o codificador rotativo para medir a velocidade real do rolo pode evitar o erro causado pela tensão instável da grade na espessura do corte rotativo.

05 Parâmetro Técnico:

06 Uso no local:

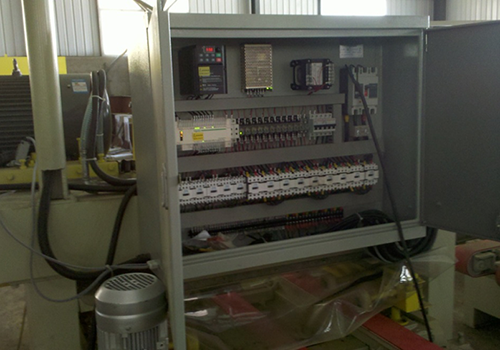

De acordo com a situação do espaço no local, um inversor da série D51 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle da máquina de corte rotativa usando o inversor D51 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

Os parâmetros tecnológicos das máquinas de corte rotativo são definidos online e a espessura do corte é continuamente ajustável para atender às diferentes demandas do mercado;

A precisão do controle de velocidade é alta e os produtos de produção estão mais alinhados com os requisitos.

08 Benefícios para o cliente:

A espessura do corte rotativo é uniforme, a superfície é lisa e os requisitos do processo são atendidos;  A função de proteção abrangente do inversor pode garantir a produção mesmo quando a rede elétrica flutua e maximizar a continuidade da produção;  Melhore a eficiência da produção e a utilização da madeira, proteja o meio ambiente e economize custos de produção.
