01 Introdução:

O inverno no norte da China é longo e frio, e métodos de aquecimento como aquecimento e geotérmico tornaram-se o principal meio para as pessoas aqui evitarem o frio no inverno. A usina termelétrica transporta o vapor superaquecido para cada estação de troca de calor através da tubulação de transmissão de vapor. Na estação de troca de calor, o vapor aquece a água quente de aquecimento através do trocador de calor, e a bomba de circulação envia a água quente para a rede secundária e os diversos trocadores de calor através da tubulação de aquecimento. usuário. O inversor D71 da Shanghai Qidian tem sido amplamente utilizado em áreas municipais, como aquecimento, HVAC, obras de água e estações de tratamento de esgoto. Nossos produtos e soluções têm efeitos notáveis ​​de economia de energia, operação segura e confiável e são a garantia para a operação estável do sistema municipal.

02 Recursos:

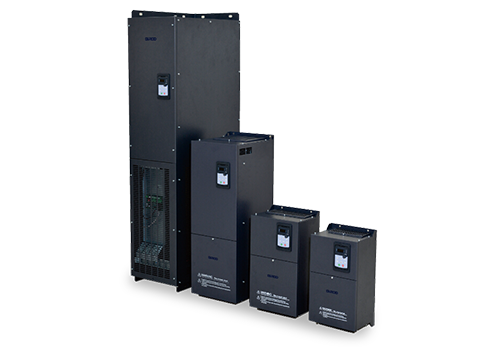

D71 é um inversor montado na parede com uma faixa de potência de 0,75KW-500KW, e o modo de controle de nível de tensão da tensão da linha de entrada é 380V-480V, que é controle vetorial sem sensor de velocidade. O controle vetorial sem sensor de velocidade é especialmente adequado para ventiladores e bombas. O controle vetorial sem sensor de velocidade não possui apenas uma malha fechada de velocidade, mas também uma malha fechada de corrente, e a corrente de estado estacionário do motor é mais estável.

O D71 possui uma variedade de terminais de cliente, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para entrada analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções. A interface MODBUS é a configuração padrão do D71, nenhuma opção é necessária. O D71 pode ser conectado a sistemas de automação de nível superior via MODBUS. O inversor da série D71 possui função PID integrada, a operação é mais flexível e há muitas maneiras de controlar a interface.

04 Introdução ao sistema:

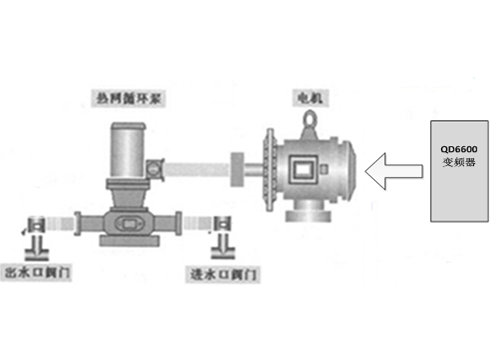

Neste sistema, um conversor de frequência D71 110KW é usado para acionar uma bomba de circulação da rede de calor de 110KW. Ao coletar a diferença de temperatura entre a saída total e a temperatura da água de retorno do sistema, e comparar a diferença de temperatura da temperatura da água de retorno do sistema do usuário em cada área com a diferença de temperatura do projeto do sistema, a velocidade da bomba de circulação é ajustada automaticamente pela função PID integrada do inversor para realizar o ajuste do fluxo total e da temperatura do sistema.

05 Parâmetro Técnico:

06 Uso no local:

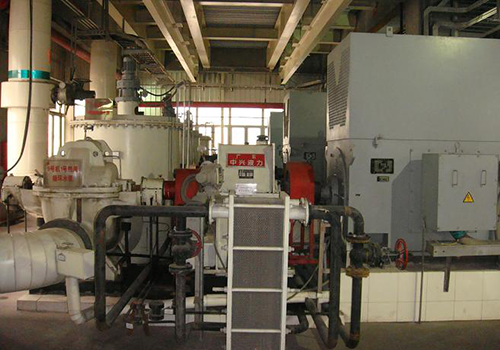

De acordo com a situação do espaço no local, um inversor da série D71 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de bomba de água circulante da rede de aquecimento utilizando o inversor D71 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável e tem baixa taxa de falhas;  Através do ajuste automático do PID, é eliminado o fenômeno de aquecimento e resfriamento desiguais de cada estação da rede de aquecimento;

Realize a operação não tripulada da produção, reduza significativamente a intensidade do trabalho e melhore a eficiência da produção;

Os benefícios económicos são significativos e todo o aumento do investimento pode ser recuperado em mais de um ano.

08 Benefícios para o cliente:

O aquecimento e arrefecimento de cada estação da rede de aquecimento é uniforme, o que garante as necessidades de aquecimento dos clientes remotos e evita o sobreaquecimento dos clientes próximos.

Realize a operação não tripulada da produção e melhore a eficiência da produção;

O impacto mecânico é reduzido, o que economiza muito no custo de manutenção;

O efeito de poupança de energia é notável e o aumento do investimento pode ser totalmente recuperado em mais de um ano.
