01 Introdução:

O conceito de HVAC inclui aquecimento, ventilação e ar condicionado, por isso tem um conceito mais amplo do que o ar condicionado central. O conceito de poupança de energia em HVAC não é reduzir o ambiente ou suprimir a procura de energia em troca de poupança de energia, mas melhorar a eficiência energética dos edifícios através da aplicação de métodos de planeamento integrado de recursos (IRP) e técnicas de gestão do lado da procura de energia (DSM), com recursos limitados e custos de consumo de energia para obter eficiência social e económica para satisfazer as crescentes necessidades ambientais. O inversor D71 tem sido amplamente utilizado em sistemas de aquecimento, ventilação e ar condicionado em locais sofisticados, como aeroportos, edifícios de rádio e televisão, hospitais e metrôs.

02 Recursos:

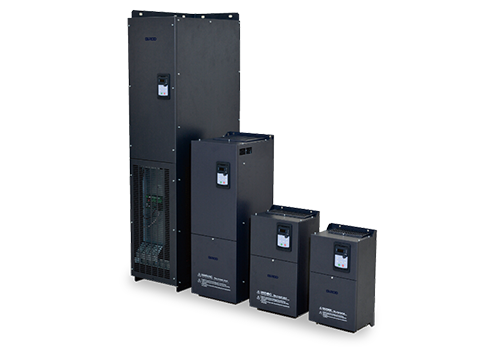

D71 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da tensão da linha de entrada é 380V-480V e o método de controle é o controle vetorial sem sensor de velocidade.

O D71 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é a configuração padrão do D71, nenhuma opção é necessária. O D71 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Bom desempenho de torque de baixa frequência (1,5 vezes a saída de torque quando em malha aberta 0,5 Hz), grande torque de baixa frequência;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Super adaptabilidade da rede elétrica, capacidade de flutuação da rede anti-energia de até ± 15%, para garantir a estabilidade da tensão de saída, corrente e velocidade;

· 15 kW e superiores são equipados com reatores CC padrão, que apresentam bom desempenho em controle e estabilidade harmônica, ajudando os clientes a economizar custos de hardware;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 introdução do sistema:

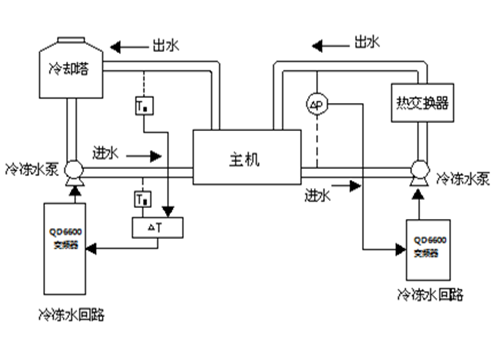

Neste sistema, duas bombas de água gelada de 110KW são acionadas por dois inversores D71 de 110KW, e também há vários inversores D71 que acionam ventiladores (incluindo ventiladores internos e ventiladores de torre de resfriamento). No sistema de circulação de água gelada, o sinal 1 (sinal de temperatura ou sinal de pressão) do circuito de entrada de água e o sinal 2 (sinal de temperatura ou sinal de pressão) do circuito de saída de água são enviados ao módulo analógico para obter o sinal de feedback analógico do inversor. Através da função PID integrada do inversor, o controle automático de malha fechada é realizado.

05 Parâmetro Técnico:

06 Uso no local:

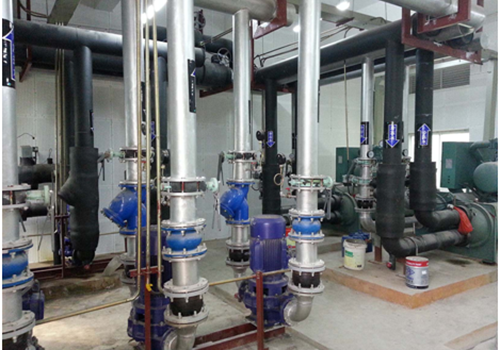

De acordo com a situação do espaço no local, um inversor da série D71 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle de aquecimento, ventilação e ar condicionado utilizando o inversor D71 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

O sistema central de ar condicionado adota controle de circuito fechado de conversão de frequência, com resposta dinâmica rápida e alto grau de automação, e todo o sistema realiza controle digital e inteligente;

Os benefícios económicos são notáveis, o efeito básico de poupança de energia é de 35% a 55%, e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de um ano.

08 Benefícios para o Cliente:

O controle automático de malha fechada PID reduz a carga de trabalho do trabalhador e melhora a eficiência do trabalho;

Redução de perdas de motor e custos de manutenção;

A função de proteção abrangente do conversor de frequência garante a continuidade da produção;

Reduzir o ruído de funcionamento da bomba d'água e melhorar o conforto do edifício;

Os benefícios econômicos são significativos e todo o investimento aumentado pelo sistema de controle de conversão de frequência pode ser recuperado em mais de um ano.
