01 Introdução:

A bomba de diafragma é um novo tipo de máquina de transporte, que atualmente é o tipo inovador de bomba na China, utilizando ar comprimido como fonte de energia. Para todos os tipos de líquidos corrosivos, líquidos com partículas, líquidos de alta viscosidade, voláteis, inflamáveis ​​e altamente tóxicos, eles podem ser esgotados. As bombas de diafragma têm sido usadas em petróleo, produtos químicos, alimentos de metais não ferrosos, eletrônicos, cerâmica, têxteis e outras indústrias. Eles são instalados em diversas ocasiões especiais para extrair diversos meios que não podem ser bombeados por bombas convencionais. Como equipamento de controle industrial, o conversor de frequência RVE32 possui uma ampla gama de aplicações em bombas de diafragma.

02 Recursos:

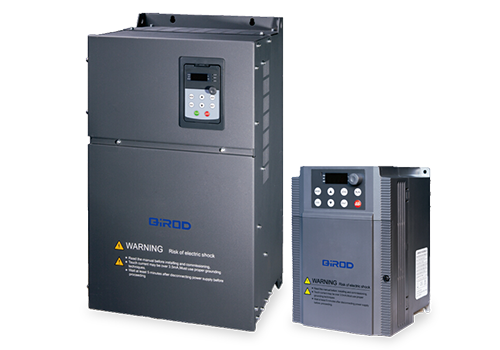

RVE32 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da linha de entrada é 380V-480V e o método de controle é controle vetorial sem sensor de velocidade. RVE32 possui uma variedade de subestações, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções. A interface MODBUS é configuração padrão do RVE32, nenhuma opção é necessária. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Fornece 250% da corrente elétrica nominal durante operação e aceleração de baixa frequência, o que atende aos requisitos de operação da bomba de diafragma;

· Com precisão de controle de velocidade, a precisão de controle é de 0,2% e o controle de velocidade preciso é alcançado;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Boa compatibilidade eletromagnética EMC, adapta-se a vários ambientes complexos;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 Introdução ao sistema:

No sistema de produção de alumina, a polpa de minério bruto qualificada é bombeada para o dissolvedor de alta pressão através do diafragma, a bomba de diafragma de 55KW é acionada por um inversor RVE32 75KW e o sinal de feedback de 4-20mA emitido pelo medidor de vazão eletromagnético de polpa é enviado para o inversor. O controle de circuito fechado é realizado na porta de feedback do regulador PI, de modo que a taxa de fluxo da pasta possa ser alterada dentro de uma determinada faixa para garantir a taxa de dissolução da alumina.

05 Parâmetro Técnico:

06 Uso no local:

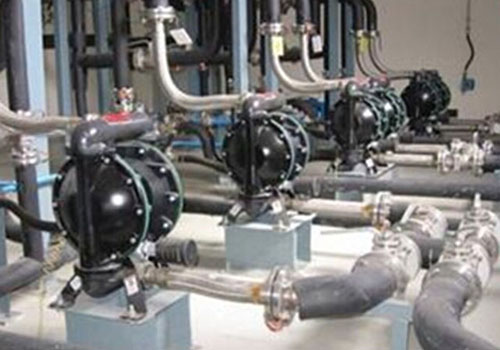

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O inversor RVE32 tem sido usado na bomba de diafragma há mais de três anos sem falhas. A prática comprovou que o inversor RVE32 apresenta desempenho em termos de qualidade e desempenho, além de economizar energia no processo de regulação de velocidade. O efeito trouxe benefícios tangíveis aos usuários e estabeleceu uma boa reputação entre os usuários.

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Operação confiável e estável, controle flexível e conveniente, controle preciso e alta precisão;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

Os benefícios económicos são significativos e o custo por unidade de produto é reduzido.

08 Benefícios para o cliente:

Garante totalmente a alimentação precisa da bomba de diafragma, otimiza muito o índice de produção, melhora a taxa de dissolução da alumina na lama e a capacidade de produção do equipamento, além de obter enormes benefícios econômicos;

A função de proteção abrangente do conversor de frequência garante a continuidade da produção;

A melhoria e otimização do nível de tecnologia dos equipamentos reduzem significativamente a carga de trabalho e os custos de manutenção dos equipamentos;

Os benefícios económicos são notáveis, o custo por unidade de produto é reduzido e são produzidos bons benefícios sociais e económicos.
