01 Introdução:

Nos últimos anos, os equipamentos de lavagem industrial baseiam-se principalmente em equipamentos de lavagem com água, e a aplicação de conversores de frequência tornou-se cada vez mais popular. Portanto, os conversores de frequência trouxeram uma nova revolução tecnológica aos equipamentos de lavagem industrial. O inversor D71 possui função PLC simples integrada, que pode realizar funções automáticas de múltiplas velocidades, avanço e reversão sem controlador externo. Possui uma ampla gama de aplicações na indústria de máquinas de lavar industriais.

02 Recursos:

D71 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da tensão da linha de entrada é 380V-480V e o método de controle é o controle vetorial sem sensor de velocidade.

O D71 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é a configuração padrão do D71, nenhuma opção é necessária. O D71 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Grande torque de partida, 1,5 vezes o torque de saída em malha aberta de 0,5 Hz, com forte capacidade de carga de baixa frequência;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Projeto de grande margem do módulo IGBT, adequado para operação de longo prazo de alta corrente direta e reversa frequente;

· Precisão de controle de alta velocidade, velocidade estável em alta frequência; Função PLC simples integrada, sem necessidade de controlador externo de máquina de lavar;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 Introdução ao sistema:

Neste sistema, o motor de 7,5KW da máquina de lavar industrial é controlado pelo inversor D71 11KW, a função do controlador da máquina de lavar é realizada através da função PLC simples integrada, e a frenagem rápida e o estacionamento são realizados através do resistor de frenagem.

05 Parâmetro Técnico:

06 Uso no local:

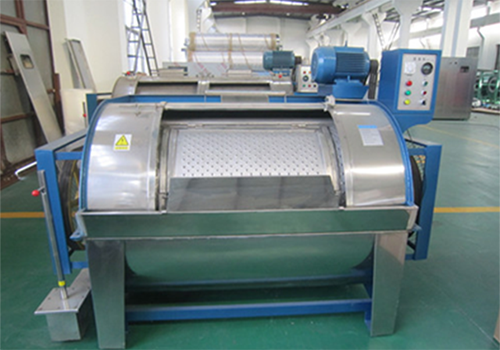

De acordo com a situação do espaço no local, um inversor da série D71 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle de máquinas de lavar industriais usando o inversor D71 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

Os benefícios económicos são significativos e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de um ano.

08 Benefícios para o Cliente:

Função PLC simples integrada, economizando custos para o cliente;

A velocidade de funcionamento é estável durante todo o processo para garantir os requisitos do processo de limpeza;

O ruído é significativamente reduzido e mais silencioso;

Os benefícios económicos são significativos e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de um ano.
