01 Introdução:

A indústria do papel é uma importante indústria de matérias-primas básicas, intimamente relacionada com o desenvolvimento da economia nacional e dos empreendimentos sociais, e uma importante indústria pilar da economia nacional do meu país. Atualmente, mais de 80% dos equipamentos de transmissão de novas máquinas de papel adotaram inversores de acionamento CA.

O refinador é uma parte muito crítica da produção de celulose. Sua linha de produção de celulose é composta por uma série de equipamentos de apoio. Para melhorar a eficiência da produção e garantir a qualidade da celulose, cada parte da transmissão necessita de um alto grau de coordenação. Atualmente, a importante transmissão de linhas de produção avançadas adota conversão de frequência. dirigir. O inversor D71 possui uma ampla gama de aplicações na indústria de papel.

02 Recursos:

D71 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da tensão da linha de entrada é 380V-480V e o método de controle é o controle vetorial sem sensor de velocidade.

O D71 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é a configuração padrão do D71, nenhuma opção é necessária. O D71 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Grande torque de partida, 1,5 vezes o torque de saída em malha aberta de 0,5 Hz, atendendo aos requisitos de operação do refinador;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Super adaptabilidade da rede elétrica, capacidade de flutuação da rede anti-energia de até ± 15%, para garantir a estabilidade da tensão de saída, corrente e velocidade;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

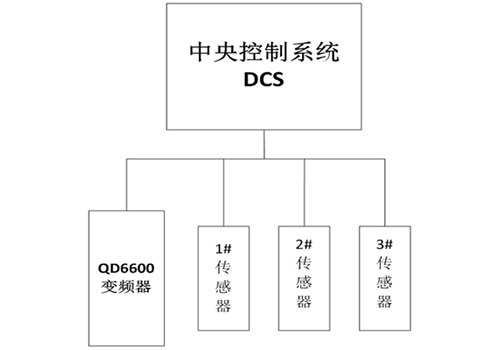

04 Introdução ao sistema:

Neste sistema, o motor principal de 110KW do refinador é acionado pelo inversor D71 110KW, e o sistema de controle central DCS é conectado a todos os componentes executivos e sensores de toda a linha de produção para monitorar as condições de campo de cada sistema de transmissão em tempo real. O sistema de controle central controla start-stop, ajuste de frequência, reset de falha e outros comandos de todos os inversores e coleta simultaneamente dados como corrente, tensão, tensão de barramento e frequência operacional de todos os inversores para monitorar cada inversor em tempo real.

05 Parâmetro Técnico:

06 Uso no local:

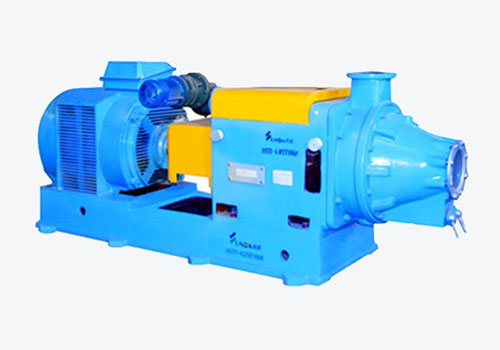

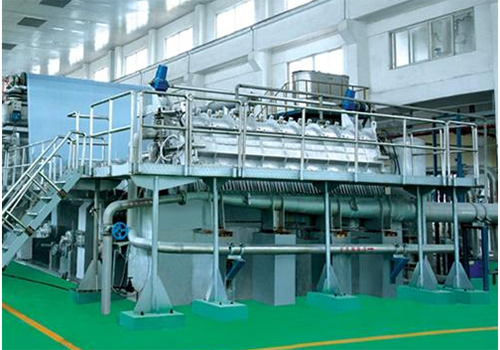

De acordo com a situação do espaço no local, um inversor da série D71 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle do refinador usando o inversor D71 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

A quantidade de alimentação é controlada pela corrente real de funcionamento do motor, e possui função de pré-alarme de sobrecarga e função livre de desarme, o que pode garantir a segurança do motor e a continuidade da produção;

Os benefícios económicos são notáveis, o efeito de poupança de energia é superior a 20% e todo o investimento aumentado pelo sistema de controlo de conversão de frequência pode ser recuperado em mais de um ano.

08 Benefícios para o Cliente:

Regulação de velocidade conveniente, que pode garantir a mistura uniforme de tinta e meio; Reduza a perda da caixa de câmbio, economize muito nos custos de manutenção;

A função de proteção abrangente do conversor de frequência garante a continuidade da produção;

Regulação de velocidade contínua on-line, diferentes variedades usam diferentes velocidades de moagem;

Os benefícios econômicos são significativos, e todo o investimento aumentado pelo sistema de controle de conversão de frequência pode ser recuperado em mais de um ano
