01 Introdução:

A unidade de bombeamento é o principal equipamento da atual produção de petróleo, cujo número ultrapassa 100 mil. A capacidade total instalada do motor elétrico é de 35 milhões de KW e o consumo anual de energia é superior a 10 bilhões de kWh. O consumo de eletricidade da unidade de bombeamento representa cerca de 40% do consumo total de eletricidade do campo petrolífero, e a eficiência operacional é muito baixa, a eficiência média de operação é de apenas 25%, o fator de potência é baixo e o desperdício de energia elétrica é grande. Portanto, o potencial de poupança de energia das unidades de bombagem é enorme, e a indústria petrolífera é também uma indústria chave para promover a "poupança de energia dos sistemas motores". Ao utilizar o conversor de frequência D71, a lei de movimento da unidade de bombeamento pode ser adaptada às mudanças nas condições de trabalho do poço de petróleo, de modo a melhorar a eficiência do sistema e atingir o objetivo de economia de energia e aumento da produção.

02 Recursos:

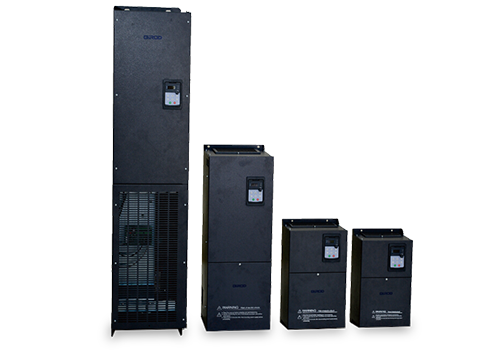

D71 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da tensão da linha de entrada é 380V-480V e o método de controle é o controle vetorial sem sensor de velocidade.

O D71 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções. A interface MODBUS é a configuração padrão do D71, nenhuma opção é necessária. O D71 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Bom desempenho de torque de baixa frequência (1,5 vezes a saída de torque quando em malha aberta 0,5 Hz), grande torque de baixa frequência;

· 15 kW e superiores são equipados com reatores CC padrão, que apresentam bom desempenho em controle e estabilidade harmônica, ajudando os clientes a economizar custos de hardware;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Possui forte adaptabilidade ambiental e o design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e calor úmido.

04 Introdução ao sistema:

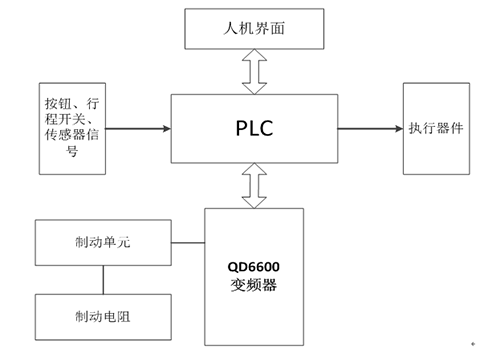

Neste sistema, um inversor D71 110KW aciona o motor de 75KW da unidade de bombeamento kowtow e conecta a tela sensível ao toque, o CLP e o inversor ao sistema por meio de comunicação serial RS-485. O inversor realiza a frenagem do consumo de energia através da unidade de frenagem e do resistor de frenagem.

05 Parâmetro Técnico:

06 Uso no local:

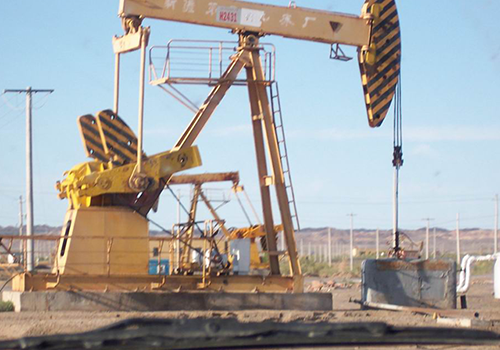

De acordo com a situação do espaço no local, um inversor da série D71 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle da máquina kowtow da unidade de bombeamento de campo petrolífero usando o inversor D71 foi colocado em operação há mais de três anos e alcançou bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

A velocidade de extração pode ser ajustada dinamicamente, economizando energia e ao mesmo tempo aumentando a produção de petróleo bruto;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção.

08 Benefícios para o Cliente:

O impacto das peças mecânicas é pequeno, a quantidade de manutenção do equipamento é reduzida e o custo de manutenção é bastante economizado;

A função de proteção abrangente do inversor garante a continuidade da produção;

O efeito de poupança de energia é notável e a produção de petróleo bruto aumenta bastante;

A operação do sistema é segura e confiável e os benefícios econômicos são notáveis.
