01 Introdução:

A maioria das extrusoras de parafuso são geralmente acionadas por motores CC, mas com o rápido desenvolvimento de dispositivos eletrônicos de potência e tecnologia de microprocessadores, a proposta da teoria de controle CA e a melhoria do software de controle CA nos últimos anos, a tecnologia de acionamento CA é mais adequada para muitas aplicações. As unidades DC são mais econômicas. Os inversores da série D71 são usados ​​em extrusoras de parafuso e apresentam melhor desempenho de controle de velocidade e velocidade de resposta de torque do que os drives DC.

02 Recursos:

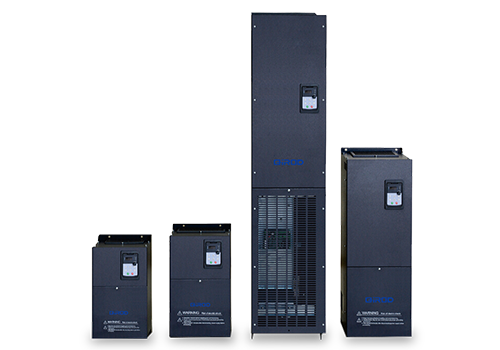

D71 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da tensão da linha de entrada é 380V-480V e o método de controle é o controle vetorial sem sensor de velocidade. O D71 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica. A fonte de alimentação auxiliar de entrada fixa de 24V é usada para entrada digital, e todos os LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é a configuração padrão do D71, nenhuma opção é necessária. O QD6600 pode ser conectado a um sistema de automação de nível superior através do MODBUS.

03 Vantagem:

· A teoria do controle vetorial é avançada, a capacidade de computação do sistema é muito forte, o torque da carga pode ser rapidamente detectado, controlado e compensado e a capacidade de excesso de torque é forte;

· Alta eficiência, cerca de 5% maior que a do mesmo sistema de acionamento DC de energia;

· Certifique-se de que o desempenho da saída do motor esteja sem superaquecimento; Grande torque de baixa frequência, torque nominal de 0,5 Hz 150%;

· A velocidade de resposta do estágio servo, a flutuação é pequena quando o torque da carga muda drasticamente;

· Fornece proteção ao parafuso através da função de limite de torque;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· O design do duto de ar completamente independente pode melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e umidade;

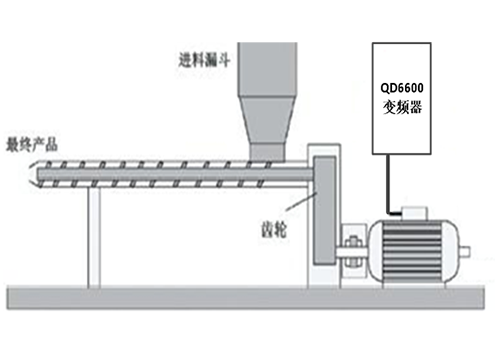

04 Introdução ao sistema:

Neste sistema, um conversor de frequência D71 de 18,5KW aciona o motor principal de 11KW da extrusora de parafuso. A referência de frequência do inversor do motor principal é fornecida pelo CLP através da interface RS485. Durante a operação, a velocidade pode ser modificada arbitrariamente na tela sensível ao toque para obter a referência precisa de velocidade do motor principal; ao mesmo tempo, o CLP lê a frequência e a corrente do inversor através da comunicação MODBUS.

05 Parâmetro Técnico:

06 Uso no local:

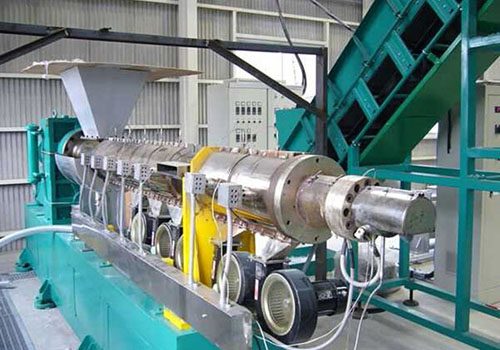

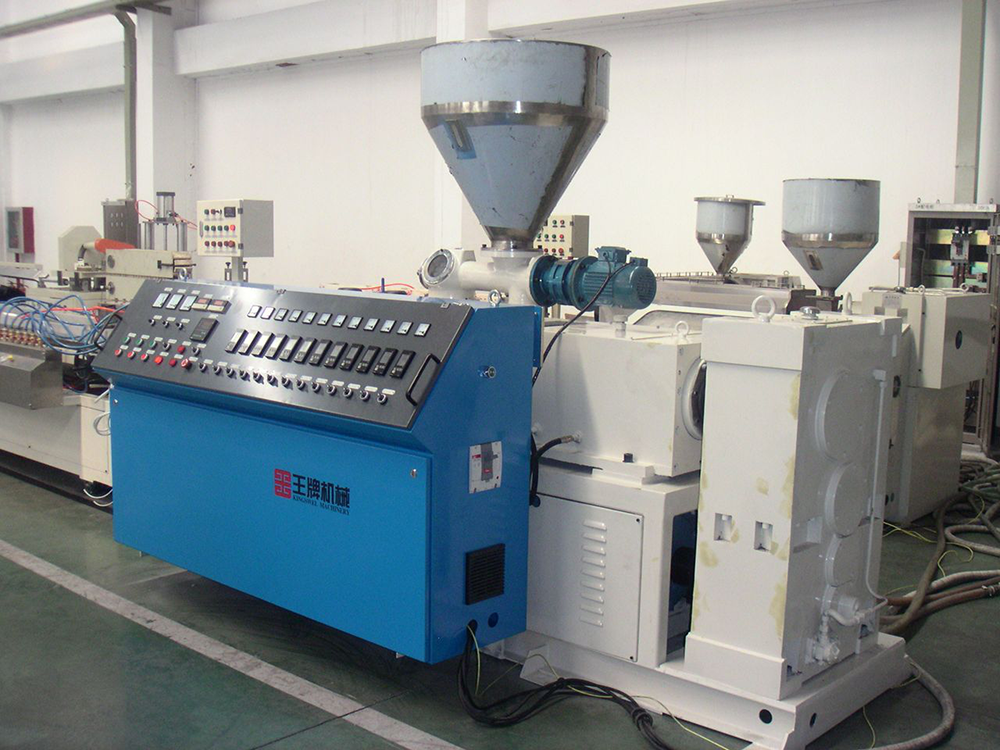

De acordo com a situação do espaço no local, um inversor da série D71 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura

07 Resultado em execução:

O sistema de controle da extrusora de parafuso usando o inversor D71 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais:

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

A precisão do controle de velocidade é alta e os produtos de produção estão mais alinhados com os requisitos;

O sistema possui precisão de regulação de alta velocidade, o que é conveniente para a operação do pessoal no local.

08 Benefícios para o cliente:

O inversor e o motor do fuso funcionam de forma estável, reduzindo os custos de manutenção;

A função de proteção abrangente do inversor garante a continuidade da produção;

A produção de produtos está mais alinhada com os requisitos e a taxa de defeitos é bastante reduzida;

O pessoal no local é mais fácil de operar e tem precisão de regulação de alta velocidade.
