01 Introdução:

A siderurgia de alto-forno é uma das importantes cadeias de processos de produção (ferragem, siderurgia, fundição e laminação) na indústria siderúrgica, e o sistema de carga de alto-forno é um elo fundamental na produção de siderurgia de alto-forno. As matérias-primas são continuamente enviadas ao alto-forno através da parte superior do forno para garantir a demanda normal da siderurgia do alto-forno. O conversor de frequência RVE32 tem uma aplicação madura no sistema de elevação e alimentação de carro duplo de alto-forno de produção de ferro.

02 Recursos:

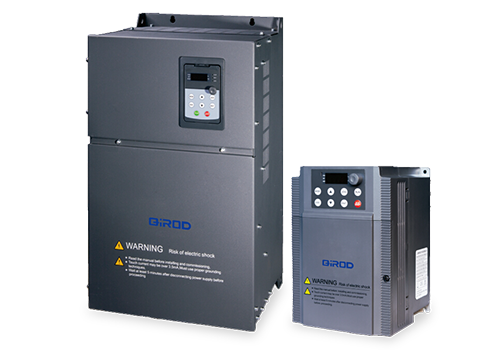

RVE32 é um inversor montado na parede, a faixa de potência é 0,75KW-500KW, o nível de tensão da linha de entrada é 380V-480V e o método de controle é controle vetorial sem sensor de velocidade. RVE32 possui uma variedade de dispositivos de controle, incluindo 8 entradas digitais (LI1-LI8), 2 entradas analógicas (AI), 2 saídas de relé (TA), 2 saídas analógicas (AO), fonte de alimentação auxiliar de 5V para fonte de alimentação analógica Entrada fixa, fonte de alimentação auxiliar de 24V é usada para entrada digital, todos LI/TA, AI/AO podem ser programados livremente para definir funções.

A interface MODBUS é configuração padrão do RVE32, nenhuma opção é necessária. O RVE32 pode ser conectado a sistemas de automação de nível superior via MODBUS.

03 Vantagem:

· Bom desempenho de baixa frequência (1,5 vezes a saída de torque em malha aberta de 0,5 Hz), que atende melhor aos requisitos de carga total;

· Tem a vantagem de uma resposta rápida de torque e, quando a carga flutua, a flutuação da corrente é pequena;

· Possui boa capacidade de sobrecarga e adaptabilidade ambiental, além de alta confiabilidade operacional;

· O desempenho da saída de baixa frequência é bom, a resposta do torque é rápida e a precisão da estabilização da velocidade é alta.

· Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção;

· Forte adaptabilidade ambiental e design de duto de ar completamente independente podem melhorar muito a resistência a ambientes agressivos, como poluição por óleo, poeira e umidade;

04 Introdução ao sistema:

Neste sistema, um motor de elevação de 160KW é acionado por um inversor RVE32 200KW, e uma talha aciona simultaneamente os dois carrinhos esquerdo e direito para subir e descer um ao outro, ou seja, um dos carrinhos alimenta para cima e o outro carrinho desce para um carro vazio. A tensão do barramento do inversor pode ser aumentada em ocasiões como frenagem por desaceleração e descarga superior, e a unidade de frenagem externa e o resistor de frenagem são usados ​​para obter frenagem e parada rápidas.

05 Parâmetro Técnico:

06 Uso no local:

De acordo com a situação do espaço no local, um inversor da série RVE32 é instalado no gabinete de controle, e a instalação do inversor e o motor no local são mostrados na figura.

07 Resultado em execução:

O sistema de controle de alimentação de elevador duplo de alto-forno usando o inversor RVE32 está em operação há mais de três anos e obteve bons benefícios econômicos e sociais.

O dispositivo de controle opera de forma confiável, tem boa adaptabilidade ambiental, pode resistir a ambientes agressivos, como poluição por óleo, poeira e calor úmido, e tem uma baixa taxa de falhas;

Realize o levantamento suave e a mudança de velocidade do alimentador e evite o fenômeno de grande vibração de inicialização, deslizamento fácil e fenômeno de reboque do sistema de guincho tradicional;

Excelentes características de limitação de corrente, forte capacidade de sobrecarga, podem efetivamente reduzir a sobrecarga de conversão de frequência, proteção contra sobrecorrente e maximizar a continuidade da produção.

08 Benefícios para o cliente:

O impacto das peças mecânicas é pequeno, a quantidade de manutenção do equipamento é reduzida e o custo de manutenção é bastante economizado;

A função de proteção abrangente do conversor de frequência garante a continuidade da produção;

A operação do sistema é segura e confiável e os benefícios econômicos são notáveis.
