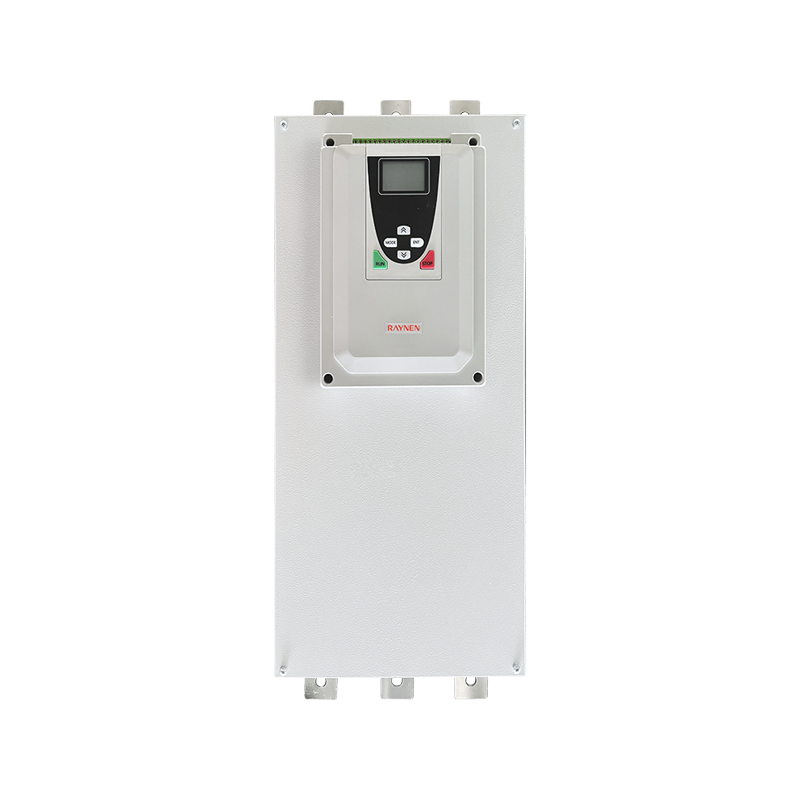

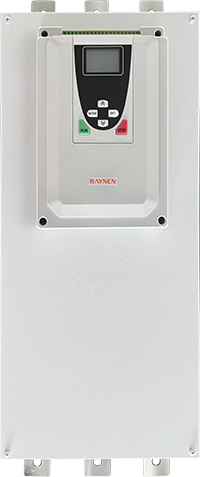

Partida suave RSE-I 132-200kW

Paramétrico

Modelo

RSE-T3-132-I ~ RSE-T3-200-I

Tipo de desvio

Tipo de bypass integrado

Tensão

380 V

Potência adaptativa do motor (kW)

132/160/185/200

Corrente de saída nominal (A)

264/320/370/400

Dimensões (mm)

670*280*248

Tamanho de instalação (mm)

588*230

Modelo (380V)

Potência adaptativa do motor

( kW )

Eu saio (A)

Dimensões

A*L*D (mm)

Tamanho de instalação (mm)

H1*W1

Abertura

RSE-T3-7-I

7.5

15

342*200-208

299*145

M6

RSE-T3-11-I

11

23

RSE-T3-15-I

15

30

RSE-T3-18-I

18.5

37

RSE-T3-22-I

22

45

RSE-T3-30-I

30

60

RSE-T3-37-I

37

75

RSE-T3-45-I

45

90

RSE-T3-55-I

55

110

RSE-T3-75-I

75

150

443*243*248

392*180

M8

RSE-T3-90-I

90

180

RSE-T3-110-I

115

230

RSE-T3-132-I

132

264

670*280*248

588*230

M10

RSE-T3-160-I

160

320

RSE-T3-185-I

185

370

RSE-T3-200-I

200

400

RSE-T3-250-I

250

500

710*320*252

628*260

M10

RSE-T3-280-I

280

560

RSE-T3-320-I

320

640

Características elétricas

Fonte de alimentação de controle nominal

Monofásico 220VAC±15%, 50/60Hz

Tensão nominal da fonte de alimentação

Trifásico 380V~480V (-10%~15%)

Frequência nominal da fonte de alimentação

50Hz ou 60Hz

Número de fases controladas

3

Motor aplicável

Motor de indução trifásico de gaiola de esquilo/motor assíncrono

Frequência inicial

Depende das condições de carga. Recomenda-se iniciar e parar não mais que 10 vezes por hora em condições normais e 6 vezes por hora sob carga pesada

Modo inicial

Rampa de tensão, rampa de corrente, limite de corrente, avanço gradual, limite de corrente de rampa de tensão, rampa de tensão de salto repentino

Modo de parada

Parada livre, parada suave

Função de proteção

Proteção contra perda de fase, proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra desequilíbrio de corrente, proteção contra superaquecimento, proteção contra tempo limite de início, proteção contra subtensão/sobretensão, proteção contra sobretensão de frequência, proteção de alta corrente, proteção contra quebra de tiristor, proteção de sequência reversa de energia, proteção contra erro de fiação, etc.

Características ambientais

Temperatura operacional

-10°C ~ 40°C (40°C ~ 60°C precisa reduzir a capacidade)

Temperatura de armazenamento

-25°C ~ 70°C

Umidade relativa

95% sem condensação ou gotejamento

Altitude

Abaixo de 1000m (1000~3000m precisam reduzir a capacidade)

Método de resfriamento

55kW e abaixo: resfriamento natural; 75kW e acima: resfriamento de ar forçado

Método de instalação

Montado na parede

Outro

Sem gases inflamáveis, explosivos ou corrosivos, sem poeira condutora ou pó metálico

Padrões e Certificação

Padrões de implementação

GB/T14048.6

Certificação

CCC
