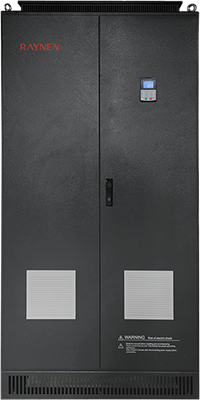

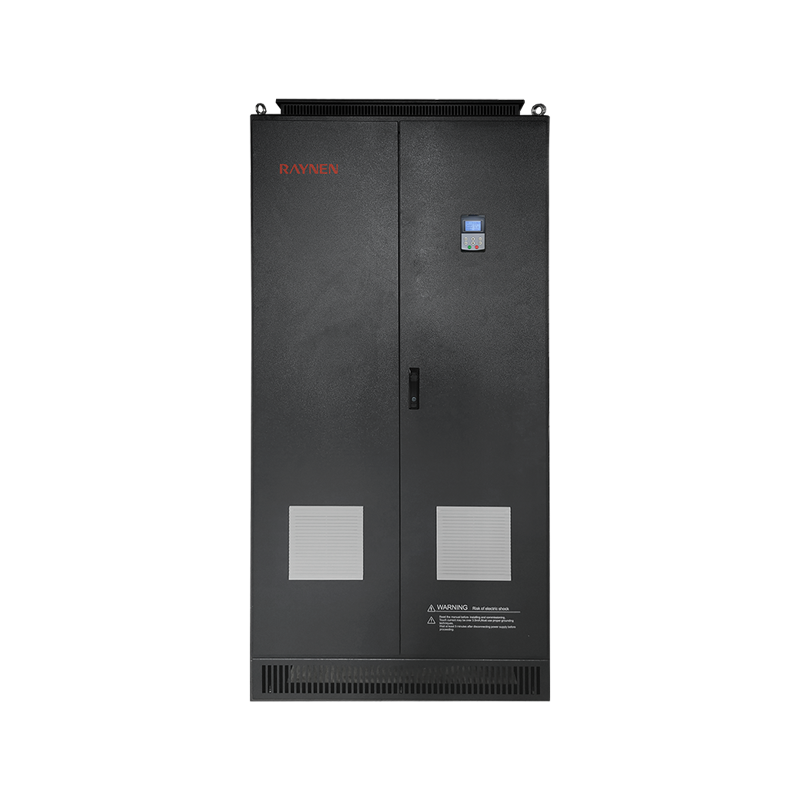

Resumo do produto
| Paramétrico | ||
| | Modelo | CT3000 PRO-4T-560 ~ CT3000 PRO-4T-800 |
| Tensão | 400 V | |
| Potência nominal (kW) | 560/630/710/800 | |
| Corrente de entrada nominal (A) | 950/1100/1230/1400 | |
| Corrente de saída nominal (A) | 950/1100/1230/1400 | |
Nomenclatura do Modelo
Tabela de seleção Classe 400V trifásica
| Modelo | Eu em (A) | Eu saio (A) | Classificação P (kW) | Dimensões (mm) | Tamanho de instalação (mm) | ||||
| H | W | D | H1 | W1 | Abertura | ||||
| CT3000 FP-4T-A75 | 3.6 | 2.3 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| CT3000 FP-4T-1A5 | 6.4 | 4.1 | 1.5 | ||||||
| CT3000 FP-4T-2A2 | 8.7 | 5.5 | 2.2 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| CT3000 FP-4T-4 | 14 | 9.4 | 4 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| CT3000 FP-4T-5A5 | 20.7 | 12.6 | 5.5 | ||||||
| CT3000 FP-4T-7A5 | 26.5 | 18.5 | 7.5 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| CT3000 FP-4T-11 | 36.6 | 24.6 | 11 | ||||||
| CT3000 PRO-4T-15 | 40 | 32 | 15 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| CT3000 PRO-4T-18A5 | 47 | 38 | 18.5 | ||||||
| CT3000 PRO-4T-22 | 56 | 45 | 22 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| CT3000 PRO-4T-30 | 70 | 60 | 30 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| CT3000 PRO-4T-37 | 80 | 75 | 37 | ||||||
| CT3000 PRO-4T-45 | 94 | 92 | 45 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| CT3000 PRO-4T-55 | 128 | 115 | 55 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| CT3000 PRO-4T-75 | 160 | 150 | 75 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| CT3000 PRO-4T-90 | 190 | 180 | 90 | ||||||
| CT3000 PRO-4T-110 | 225 | 215 | 110 | ||||||
| CT3000 PRO-4T-132 | 265 | 260 | 132 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| CT3000 PRO-4T-160 | 310 | 305 | 160 | ||||||
| CT3000 PRO-4T-185 | 355 | 350 | 185 | ||||||
| CT3000 PRO-4T-200 | 385 | 380 | 200 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| CT3000 PRO-4T-220 | 430 | 425 | 220 | ||||||
| CT3000 PRO-4T-250 | 485 | 480 | 250 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| CT3000 PRO-4T-280 | 545 | 530 | 280 | ||||||
| CT3000 PRO-4T-315 | 610 | 600 | 315 | ||||||
| CT3000 PRO-4T-355 | 665 | 650 | 355 | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| CT3000 PRO-4T-400 | 785 | 725 | 400 | ||||||
| CT3000 PRO-4T-500 | 885 | 860 | 500 | ||||||
| CT3000 PRO-4T-560 | 950 | 950 | 560 | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| CT3000 PRO-4T-630 | 1100 | 1100 | 630 | ||||||
| CT3000 PRO-4T-710 | 1230 | 1230 | 710 | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| CT3000 PRO-4T-800 | 1400 | 1400 | 800 | ||||||
Desempenho e configuração
| Funções básicas do aplicativo | |
| Aumento de torque de baixa frequência | Através do aumento de tensão e do torque, o torque de baixa frequência do controle V/F e do controle vetorial sem sensor de velocidade pode ser aumentado em cerca de 0,1% ~ 30,0% |
| Curva V/F | Tipo linear, tipo multiponto |
| Curva de aceleração/desaceleração | Aceleração e desaceleração linear ou em forma de S: três grupos de tempo de aceleração e desaceleração: faixa de tempo de aceleração e desaceleração: 0-3200s |
| Regulação automática de tensão (AVR) | Quando a tensão da rede muda, ela pode manter automaticamente a tensão de saída constante |
| PID integrado | Sistema de controle de circuito fechado que pode facilmente realizar o controle do processo |
| Frenagem CC | Frenagem CC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Controle de corrida | O motor pode ser iniciado e parado imediatamente; faixa de configuração de frequência jog: 0,0-20,0 Hz; modo jog stop: desaceleração/frenagem livre/CC |
| Salto de frequência | Três pontos de frequência de salto e faixas de frequência de salto correspondentes podem ser definidos para evitar que o inversor funcione nesta faixa de frequência |
| Multi-velocidade | Até 15 podem ser configurados através de 4 portas de entrada lógica =Frequência operacional |
| Soma de entrada | Use o resultado da operação algébrica de 2 entradas analógicas como configuração de frequência, tornando a configuração de frequência mais flexível |
| Alternando entre 2 conjuntos de parâmetros do motor | Dois conjuntos de parâmetros do motor podem ser definidos e alterados livremente para corresponder ao motor acionado pela corrente |
| Proteção do inversor | Proteção contra perda de fase de entrada/saída, detecção de subcarga, proteção contra sobretorque, proteção contra subtensão, proteção contra sobretensão, proteção contra sobrecorrente, proteção contra superaquecimento, proteção contra curto-circuito fase-fase |
| Proteção do motor | Proteção térmica do motor, Limite de corrente do motor, Sobrecarga do motor, Curto-circuito do motor |
| Características Elétricas | |
| Tensão de entrada | CA trifásica, 380-480 V, 50/60 Hz ou CA monofásica, 200-240 V, 50/60 Hz |
| Tensão de saída | Tensão de entrada de 0-100%, 0,5 Hz-400 Hz |
| Modo de controle | Torque constante V/F, carga quadrática V/F, controle vetorial sem sensor, modo de economia de energia |
| Frequência de comutação | 1,5kHz-12kHz A função de ajuste automático da frequência de comutação pode ser definida: quando a temperatura aumenta, a frequência de comutação é reduzida automaticamente Quando a temperatura volta ao normal, a frequência de comutação retorna ao valor inicial |
| Sobre a capacidade atual | 150% da corrente de saída nominal 60s, 200% da corrente de saída nominal 2s |
| Sinal de controle | ||
| Sinal de configuração de frequência | Painel de operação integrado | Interruptor de membrana (botão), botão de velocidade (potenciômetro) |
| Sinal externo | Configuração UP/DOWN, entrada analógica, multivelocidade, painel externo, comunicação serial | |
| Sinal de controle de partida e parada | Painel de operação integrado | Botões RUN, STOP |
| Sinal externo | Terminal de entrada lógica, painel externo, comunicação serial | |
| Características do circuito de controle | ||
| Fonte de alimentação interna disponível | 10V 24V | 10VDC±5%, corrente máxima 10mA, para potenciômetro de referência 24VDC±5%, corrente máxima 100mA, para porta de entrada lógica |
| Entrada Analógica | AI1 | Entrada analógica de tensão: 0-5VDC ou 0-10VDC, impedância é 30k Entrada analógica atual: 0/4-20mADC, impedância é 250Ω Resolução: conversão A/D de 10 bits Configuração padrão de fábrica: entrada de tensão 0-5VDC |
| AI2 | Entrada analógica de tensão: 0-10VDC ou entrada de sonda PTC Resolução: conversão A/D de 10 bits | |
| Entrada Lógica | LI1-LI8 | Fonte de alimentação 0-24 VCC Lógica positiva (fonte) e lógica negativa (coletor) são opcionais e o padrão de fábrica é lógica negativa Avançar, reverter, executar, redefinição de falha, multivelocidade e outras 69 funções são opcionais Os produtos 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW têm apenas 6 canais: LI1-LI6 |
| AI1, AI2 Entrada válida forçada | Em inversores abaixo de 11kW (inclusive), AI1 e AI2 podem ser configurados como entradas lógicas. F309 e F310 são entradas válidas forçadas e suas funções de configuração são sempre válidas durante a energização. | |
| Saída Analógica | AO1、AO2 | Saída analógica de tensão: 0-10VDC, impedância de carga mínima é 470Ω Saída analógica atual: 0/4-20mA, impedância máxima de carga é 700Ω Resolução: 8 bits Frequência de saída, corrente de saída, configuração de velocidade, dados de saída serial e outras funções são opcionais Os produtos 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW têm apenas 1 saída analógica, ou seja, AO1 |
| Saída Lógica | LO, CLO | Coletor aberto, corrente máxima 100mA, tensão máxima 30VDC Saída lógica ou saída de pulso opcional, a configuração padrão de fábrica é saída lógica Frequência de saída, corrente de saída, configuração de velocidade e outras funções de saída opcionais |
| Saída de relé | T1A、T1B、T1C T2A,T2B,T2C | T1A normalmente aberto, T1B normalmente fechado, ponto comum T1C T2A normalmente aberto, T2B normalmente fechado, ponto comum T2C Capacidade de contato: 5A@250VAC, 5A@30VDC Falha, alarme, chegada de frequência definida e outras funções são opcionais O padrão T1A é falha, o padrão T2A é operação Os produtos 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW têm apenas 1 saída de relé, ou seja, TA TB TC |
| Comunicação serial | MODBUS-RTU, RS-485 de 2 fios, interface de terminal | |
| Características Elétricas | |
| Proteção do inversor de CA | Proteção contra perda de fase de entrada, Proteção contra perda de fase de saída, Detecção de subcarga, Proteção contra torque excessivo, Proteção contra subtensão, Proteção contra sobretensão, Proteção contra sobrecorrente, Proteção contra superaquecimento, Proteção contra curto-circuito de fase |
| Proteção do motor | Proteção térmica do motor, Limitação de corrente do motor, Sobrecarga do motor, Curto-circuito do motor |
| Características Elétricas | |||
| Nível de proteção | IP20 | Umidade ambiente | 95% sem condensação ou acumulação de água |
| Temperatura de trabalho/armazenamento | -10~40°C/-20~60°C | Altitude | Abaixo de 1000m |
| Método de resfriamento | Resfriamento por ar forçado | Local de instalação | Interior |
