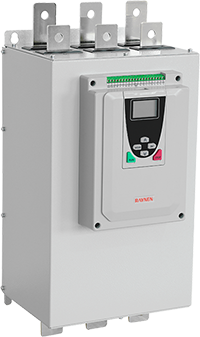

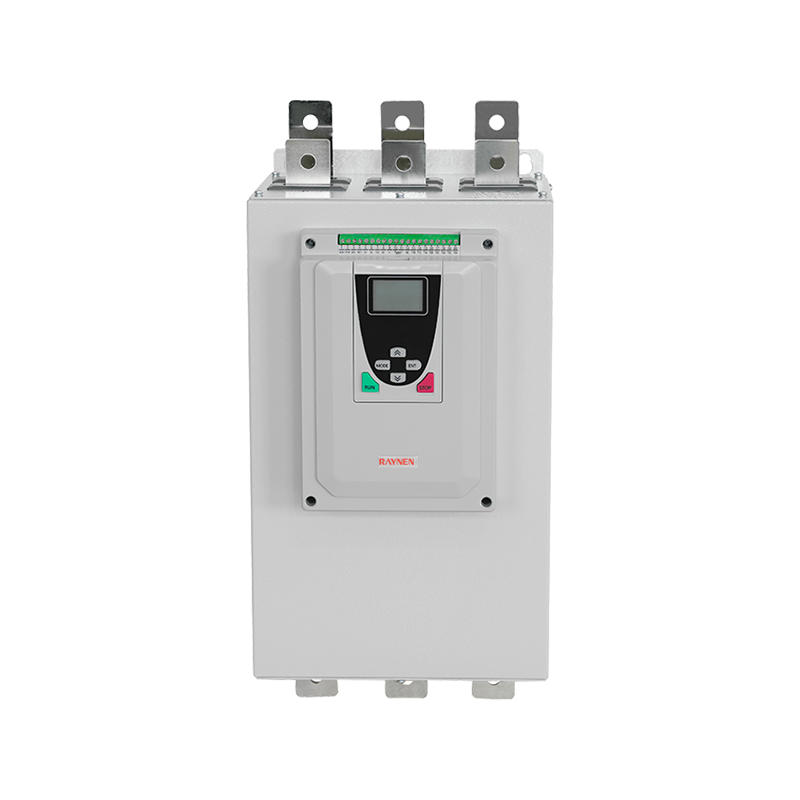

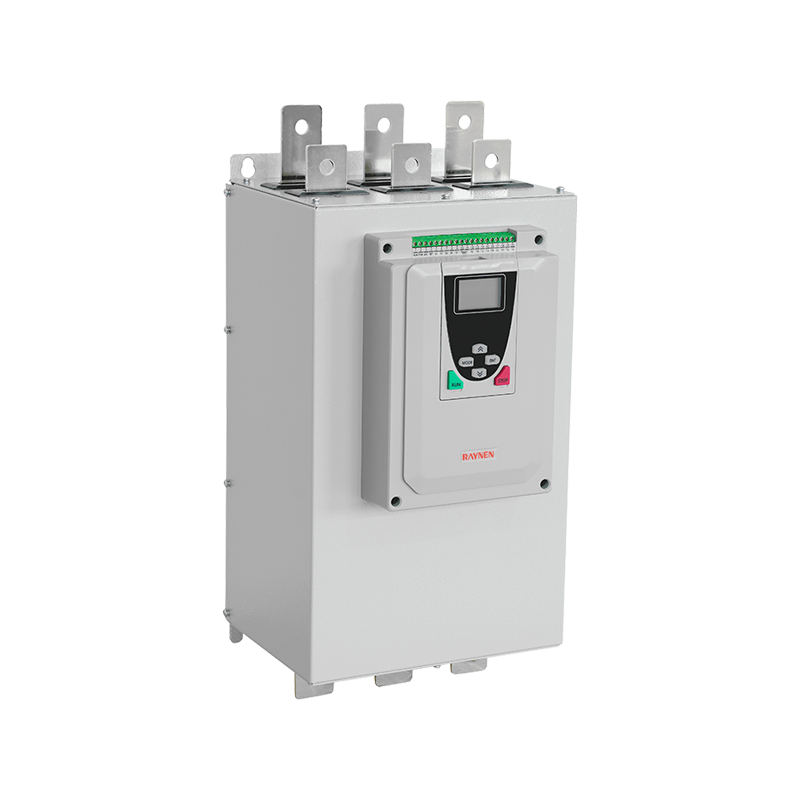

Resumo do produto
Especificações
 | Paramétrico | |
| Modelo | RSE-T3-75-E ~ RSE-T3-115-E | |
| Tipo de desvio | Tipo de bypass externo | |
| Tensão | 380 V | |
| Potência adaptativa do motor (kW) | 75/90/115 | |
| Corrente de saída nominal (A) | 150/180/230 | |
| Dimensões (mm) | 378*192*227 | |
| Tamanho de instalação (mm) | 308*150 | |
Recursos do produto
| Excelente qualidade |  | Controle remoto |  |
| • Todos os indicadores de desempenho são cuidadosamente projetados e rigorosamente testados • Proteção em todos os níveis • Fácil de instalar e integrar no sistema de controle | • As funções de comunicação são usadas para funções de controle remoto, monitoramento e ajuste • Através da interface padrão RS485, você pode conectar com PC e PLC | ||
| Contator de bypass, reduza a perda |  | Teclado conveniente |  |
| • No final da partida, o contator de bypass é iniciado • O calor dentro do starter é reduzido e a perda é minimizada • Todas as funções de proteção são mantidas em vigor (superaquecimento, sobrecarga, subcarga, etc.) | • Use o teclado de operação simples e intuitivo para ajustar os dados do motor • O teclado em inglês facilita a operação | ||
| Projeto de baixa perda |  | Mais conveniente |  |
| O RDS pode melhorar continuamente a condição operacional do motor das seguintes maneiras: • A tecnologia de controle de partida suave adaptativa é adotada para garantir que a curva de velocidade do motor seja suave e contínuo e aumentando monotonicamente em qualquer estado, sem ponto de inflexão de velocidade • Reduz tensões mecânicas e hidráulicas • Reduzir a carga do sistema de distribuição de energia (pico de tensão, sobrecorrente) | • Comunicação RS485、Modbus • Fiação superior, fácil de conectar | ||
| Potência aplicável |  | ||
| • Candidate-se a uma ampla gama de fontes de alimentação de geradores | |||
A conexão direta simplifica a fiação
Fiação e terminais
Nomenclatura do Modelo
Tabela de seleção
| Modelo (380V) | Potência adaptativa do motor ( kW ) | Eu saio (A) | Dimensões A*L*D (mm) | Tamanho de instalação (mm) | |
| H1*W1 | Abertura | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Desempenho e configuração
| Características elétricas | |
| Tensão operacional nominal | Trifásico 380V±15% |
| Frequência operacional nominal | 50 Hz ou 60 Hz (especifique antes de fazer o pedido) |
| Número de fases controladas | 3 |
| Motor aplicável | Motor de indução trifásico com gaiola de mouse / motor assíncrono |
| Frequência inicial | Dependendo da carga, recomenda-se iniciar e parar não mais que 10 vezes por hora em condições normais e 6 vezes sob carga pesada |
| Método inicial | Rampa de tensão, rampa de corrente, limite de corrente, avanço gradual, limite de corrente de rampa de tensão, rampa de tensão de salto repentino |
| Método de parada | Parada livre, parada suave |
| Função de proteção | Proteção contra perda de fase, proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra desequilíbrio de corrente, proteção contra superaquecimento, proteção contra tempo limite de início, etc. |
| Características ambientais | |
| Temperatura operacional | -10℃~40℃ (40℃~ 60℃ necessidade de reduzir a capacidade) |
| Temperatura de armazenamento | -25℃~70℃ |
| Umidade relativa | 95% sem condensação ou gotejamento |
| Altitude | Abaixo de 1000m (1000~3000m precisam reduzir a capacidade) |
| Método de resfriamento | Resfriamento de ar natural |
| Método de instalação | Montado na parede |
| Outro | Nenhum gás inflamável, explosivo, corrosivo, nenhuma poeira condutora ou pó metálico |
| Padrões e Certificação | |
| Padrões de implementação | GB/T14048.6 |
| Certificação | CCC |
| Características do circuito de controle | |
| Ignorar -01, 02 | 01, 02 inicia e fecha após a conclusão para controlar o contator de bypass. (Gráfico) |
| Execute a saída -03, 04, 05 | 03, 04, 05 são todas saídas de relé programáveis e o tempo de atraso será definido pelo código f4. A função de saída será definida pelo código FE e será fechada quando a saída for válida. |
| Saída de falha -06, 07, 08 | 06, 07, 08 são saídas de relé de falha programáveis, serão fechadas quando ocorrer uma falha ou a energia for desligada e serão abertas quando a energia estiver ligada. |
| Saída analógica -09, 10 | 09, 10 podem medir as informações atuais que mudam com a carga. 400% saída 4 ~ 20mA valor de calibração, fórmula de cálculo: D = 400/16(1x-4). lx é o valor real da medição (mA). Corrente do motor (%). |
| Entrada de parada imediata -11 | 11 e a desconexão comum irão parar o motor imediatamente (ou conectar outros pontos de fechamento normais em série). |
| Entrada de parada suave -12 | 12 e a desconexão comum fará com que o motor pare suavemente (ou parada livre) |
| Comece a digitar -13 | 13 e o fechamento comum fará o motor funcionar |
| Comum -14, 15 | Comum terminal for input signal |
| RS485 -16, 17, 18 | Terminal de comunicação RS485, conecte vários soft starters 16 é comunicação, aterramento |
| Educação Física -19 | Terminal de aterramento |
