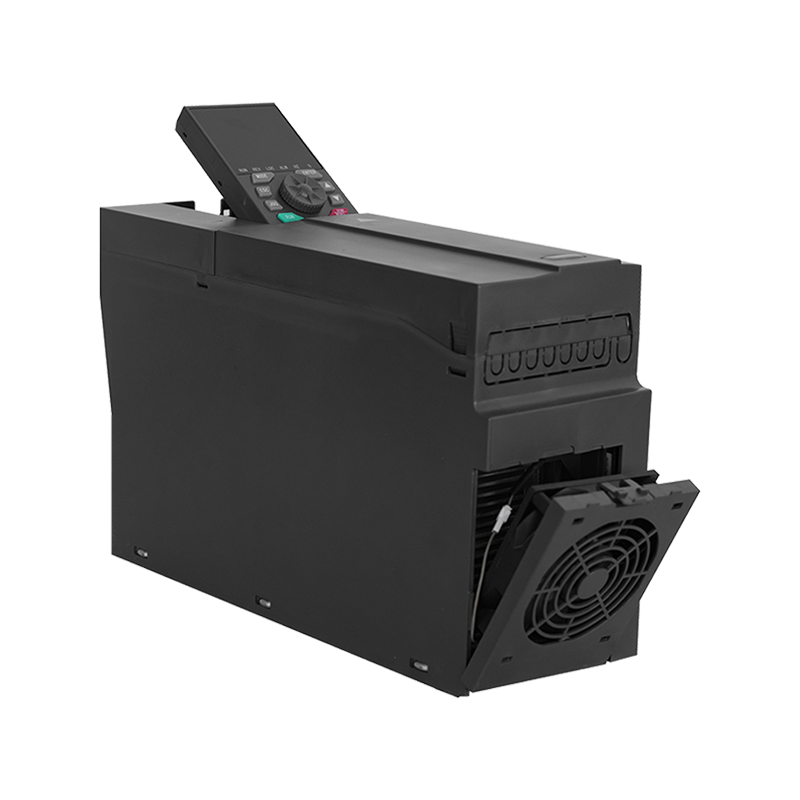

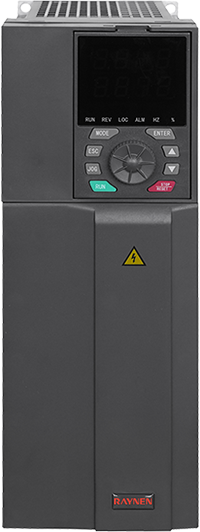

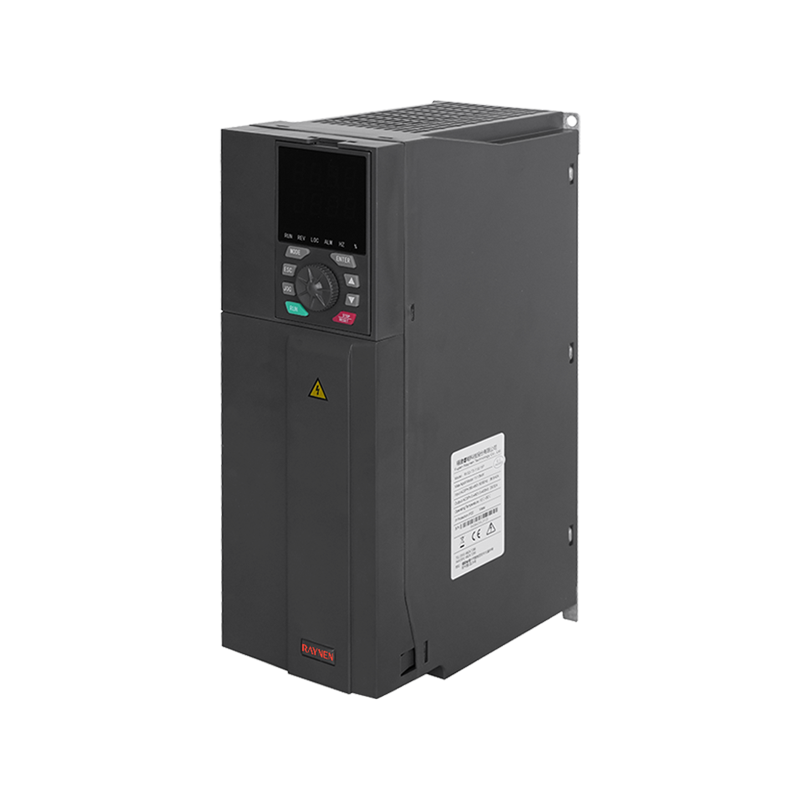

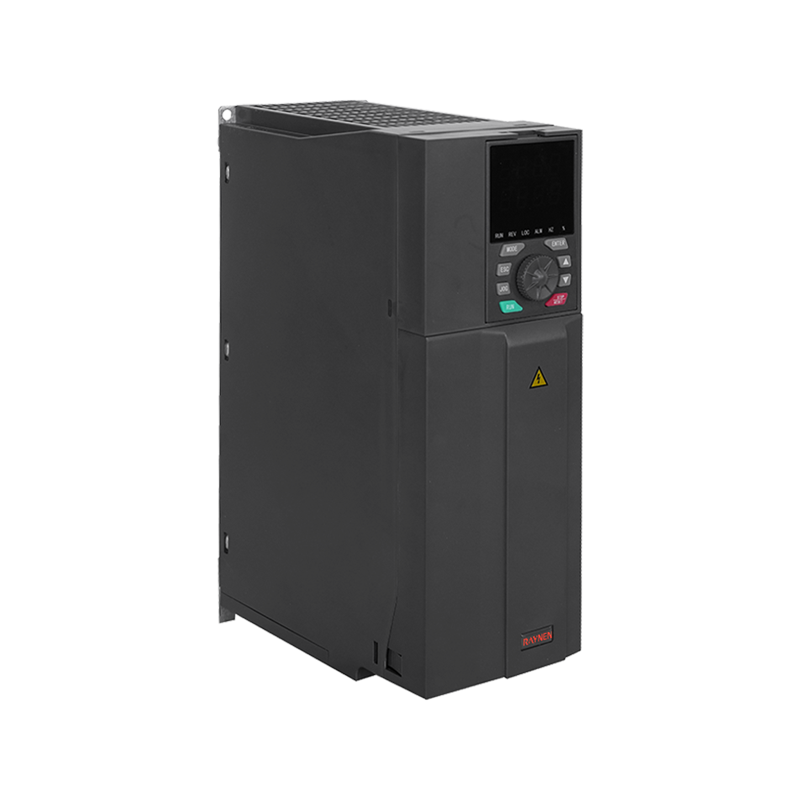

Resumo do produto

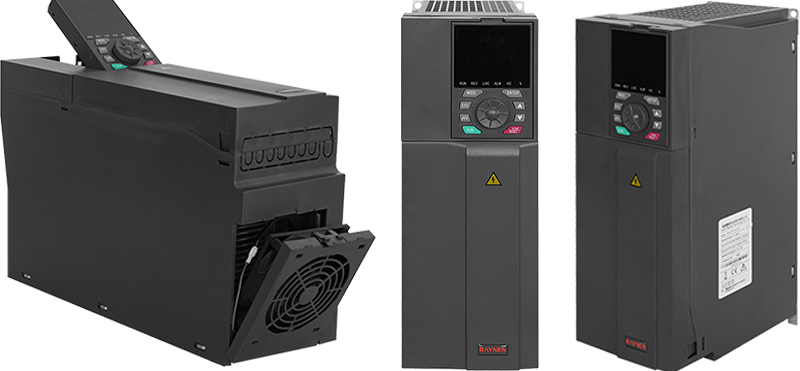

Senso e Simplicidade
| | Teclado externo suporta linha dupla | | Design de placa de circuito de quatro camadas, três vezes de pulverização de tinta protetora |
| | Teste de produto acabado totalmente automático com carga | | CPU dupla faz com que ele funcione mais estável |
| | Superfície dentária reta e larga de dissipação de calor, trabalhando em alta temperatura | | Envelhecimento em alta temperatura de 60 graus por 48 horas |
| Paramétrico | ||
 | Modelo | RVE32-T3-11G/15P ~ RVE32-T3-15G/18P |
| Tensão | 380 V | |
| Classificação P (kW) | 15/11/18 | |
| Corrente de entrada nominal (A) | 36,6/40/47 | |
| Corrente de saída nominal (A) | 25/32/38 | |
| Dimensões (mm) | 353*120*222 | |
| Tamanho de instalação (mm) | 341*108 | |

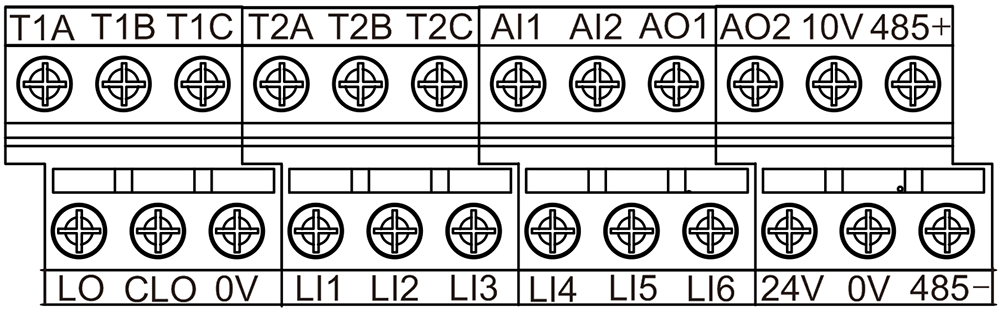

Diagrama da Estrutura dos Terminais de Controle
Configurações de parâmetros

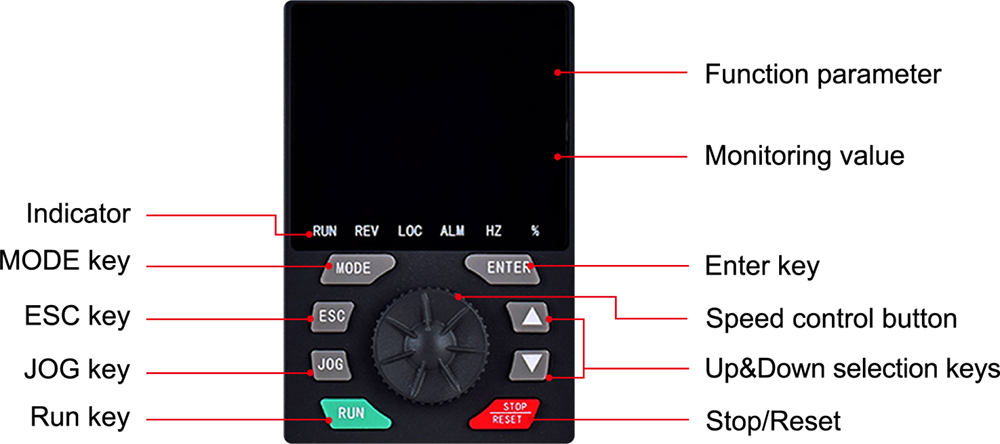

Instruções operacionais do teclado

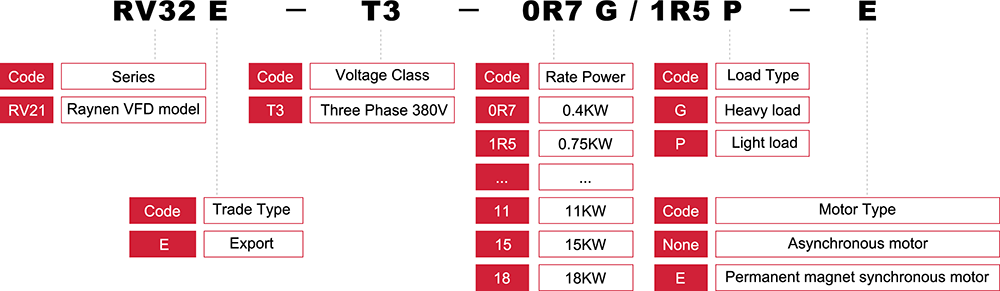

Modelo Nomenclature
Tabela de seleção Tipo T3 Trifásico（Caixa Plástica）
| Modelo Inversor | Máquina tipo G (carga pesada) | Máquina tipo P (carga leve) | Dimensões (mm) | Tamanho de instalação (mm) | ||||||||
| Eu entro (A) | Eu saio (A) | Classificação P (kW) | Eu entro (A) | Eu saio (A) | Classificação P (kW) | H | W | D | H1 | W1 | Abertura | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Notas: Para VFD de 380V, produtos de 37KW e abaixo são equipados de série com unidade de freio integrada, 45KW-185KW podem ser equipados com unidade de freio integrada, 200-800kW podem ser equipados com unidade de freio externa.
Desempenho e configuração
| Funções básicas do aplicativo | |
| Aumento de torque de baixa frequência | O aumento de tensão e o aumento de torque podem aumentar o torque de baixa frequência do controle V/F e o controle de torque sem sensor de velocidade em cerca de 0,1% ~ 30,0%, respectivamente. |
| Curva V/F | Tipo linear, tipo multiponto |
| Curva de aceleração/desaceleração | Aceleração e desaceleração linear ou em forma de S: três grupos de tempo de aceleração e desaceleração: faixa de tempo de aceleração e desaceleração: 0-3200s |
| Regulação automática de tensão (AVR) | Quando a tensão da rede muda, ela pode manter automaticamente a tensão de saída constante |
| PID integrado | Sistema de controle de circuito fechado que pode facilmente realizar o controle do processo |
| Frenagem CC | Frenagem CC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Controle de corrida | O motor pode ser iniciado e parado imediatamente; faixa de configuração de frequência jog: 0,0-20,0 Hz; modo jog stop: desaceleração/frenagem livre/CC |
| Salto de frequência | Três pontos de frequência de salto e faixas de frequência de salto correspondentes podem ser definidos para evitar que o inversor funcione nesta faixa de frequência |
| Multi-velocidade | Até 15 podem ser configurados através de 4 portas de entrada lógica =Frequência operacional |
| Soma de entrada | Use o resultado da operação algébrica de 2 entradas analógicas como configuração de frequência, tornando a configuração de frequência mais flexível |
| Alternando entre 2 conjuntos de parâmetros do motor | Dois conjuntos de parâmetros do motor podem ser definidos e alterados livremente para corresponder ao motor acionado pela corrente |
| Proteção do inversor | Proteção contra perda de fase de entrada/saída, detecção de subcarga, proteção contra excesso de torque, proteção contra subtensão, proteção contra sobretensão, proteção contra sobrecorrente, proteção contra superaquecimento, proteção contra curto-circuito fase-fase |
| Proteção do motor | Proteção térmica do motor, Limite de corrente do motor, Sobrecarga do motor, Curto-circuito do motor |
| Características Elétricas | |
| Tensão de entrada | CA trifásica, 380-480 V, 50/60 Hz |
| Tensão de saída | Tensão de entrada de 0-100%, 0,5 Hz-400 Hz |
| Modo de controle | Torque constante V/F, carga quadrática V/F, controle vetorial sem sensor, modo de economia de energia |
| Frequência de comutação | 1,5kHz-12kHz A função de ajuste automático da frequência de comutação pode ser definida: quando a temperatura aumenta, a frequência de comutação é reduzida automaticamente Quando a temperatura volta ao normal, a frequência de comutação retorna ao valor inicial |
| Capacidade de sobrecorrente | 150% da corrente de saída nominal 60s, 200% da corrente de saída nominal 2s |
| Sinal de controle | ||
| Sinal de configuração de frequência | Painel de operação integrado | Interruptor de membrana (botão), botão de velocidade (potenciômetro) |
| Sinal externo | Configuração UP/DOWN, entrada analógica, multivelocidade, painel externo, comunicação serial | |
| Sinal de controle de partida e parada | Painel de operação integrado | Botões RUN, STOP |
| Sinal externo | Terminal de entrada lógica, painel externo, comunicação serial | |
| Características do circuito de controle | ||
| Fonte de alimentação interna disponível | 10V 24V | 10VDC±5%, corrente máxima 10mA, para potenciômetro de referência 24VDC±5%, corrente máxima 100mA, para porta de entrada lógica |
| Entrada Analógica | AI1 | Entrada analógica de tensão: 0-5VDC ou 0-10VDC, impedância é 30k Entrada analógica atual: 0/4-20mADC, impedância é 250Ω Resolução: conversão A/D de 10 bits Configuração padrão de fábrica: entrada de tensão 0-5VDC |
| AI2 | Entrada analógica de tensão: 0-10VDC ou entrada de sonda PTC Resolução: conversão A/D de 10 bits | |
| Entrada Lógica | LI1-LI8 | Fonte de alimentação 0-24 VCC Lógica positiva (fonte) e lógica negativa (coletor) são opcionais e o padrão de fábrica é lógica negativa Avançar, reverter, executar, redefinição de falha, multivelocidade e outras 69 funções são opcionais Produtos abaixo de 15 kW (inclusive) possuem apenas LI1-LI6 |
| AI1, AI2 Entrada válida forçada | Em inversores abaixo de 15kW (inclusive), AI1 e AI2 podem ser configurados como entradas lógicas. F309 e F310 são entradas válidas forçadas e suas funções de configuração são sempre válidas durante a energização. | |
| Saída Analógica | AO1、AO2 | Saída analógica de tensão: 0-10VDC, impedância de carga mínima é 470Ω Saída analógica atual: 0/4-20mA, impedância máxima de carga é 700Ω Resolução: 8 bits Frequência de saída, corrente de saída, configuração de velocidade, dados de saída serial e outras funções são opcionais |
| Saída Lógica | LO, CLO | Coletor aberto, corrente máxima 100mA, tensão máxima 30VDC Saída lógica ou saída de pulso opcional, a configuração padrão de fábrica é saída lógica Frequência de saída, corrente de saída, configuração de velocidade, dados de saída serial e outras funções de saída opcionais |
| Saída de relé | T1A、T1B、T1C T2A、T2B、T2C | T1A normalmente aberto, T1B normalmente fechado, ponto comum T1C T2A normalmente aberto, T2B normalmente fechado, ponto comum T2C Capacidade de contato: 5A@250VAC, 5A@30VDC Falha, alarme, chegada de frequência definida e outras funções são opcionais O padrão T1A é falha, o padrão T2A é operação |
| Comunicação serial | MODBUS-RTU, RS-485 de 2 fios, interface de terminal | |
| Características Elétricas | |
| Proteção do inversor de CA | Proteção contra perda de fase de entrada, Proteção contra perda de fase de saída, Detecção de subcarga, Proteção contra torque excessivo, Proteção contra subtensão, Proteção contra sobretensão, Proteção contra sobrecorrente, Proteção contra superaquecimento, Proteção contra curto-circuito de fase |
| Proteção do motor | Proteção térmica do motor, Limitação de corrente do motor, Sobrecarga do motor, Curto-circuito do motor |
| Características Elétricas | |||
| Nível de proteção | IP20 | Umidade ambiente | 95% sem condensação ou acumulação de água |
| Temperatura de trabalho/armazenamento | -10~40°C/-20~60°C | Altitude | Abaixo de 1000m |
| Método de resfriamento | Resfriamento por ar forçado | Local de instalação | Interior |
