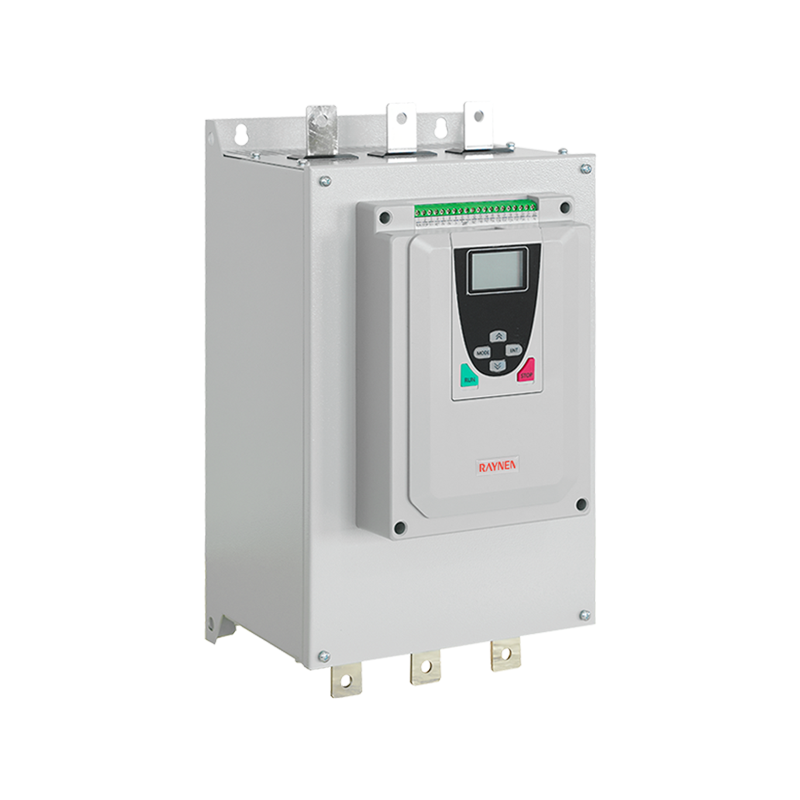

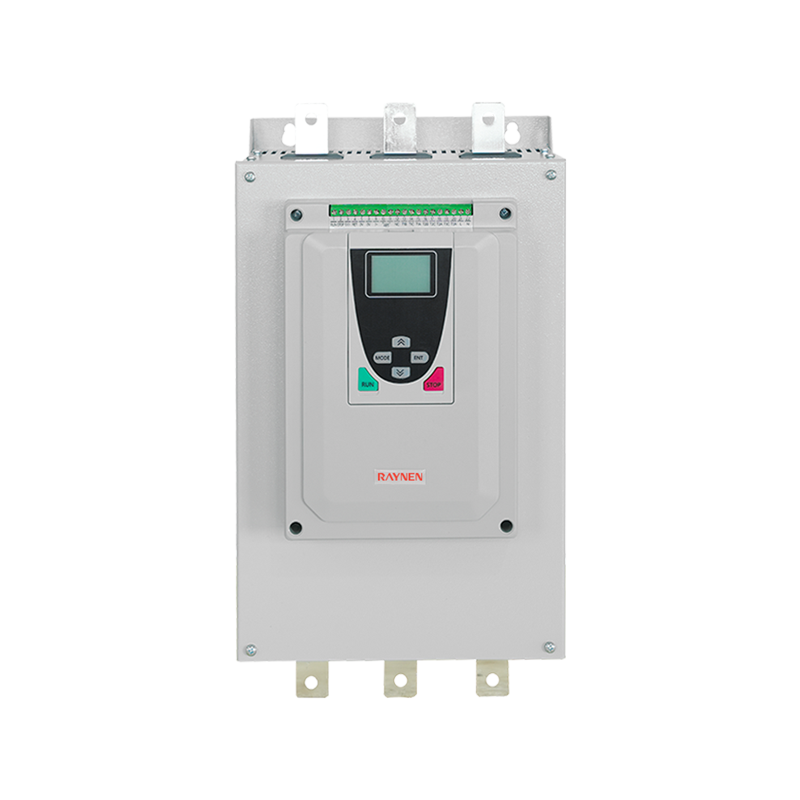

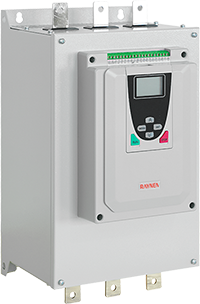

Resumo do produto
Especificações
 | Paramétrico | |
| Modelo | RSE-T3-75-O ~ RSE-T3-115-O | |
| Tipo de desvio | Tipo de desvio on-line | |
| Tensão | 380 V | |
| Potência adaptativa do motor (kW) | 75/90/115 | |
| Corrente de saída nominal (A) | 150/180/230 | |
| Dimensões (mm) | 443*243*248 | |
| Tamanho de instalação (mm) | 392*180 | |
Visão geral do produto
| | Fonte de alimentação de controle independente (220 VCA), a configuração de parâmetros também é possível sem fonte de alimentação (380 V) |
| | Após a remoção do contator de bypass, não há limite de contato do contator e a vida útil é maior |
| | Compatível com contatores externos, mais flexível de usar e adequado para uma ampla gama de aplicações |
 | Pode acionar cargas de motores não tradicionais, como aquecedores de motores, cargas resistivas e cargas de transformadores |
 | Ele pode substituir perfeitamente contatores de estado sólido e, adicionalmente, fornecer funções de partida e parada suaves |
 | Suporta conexão interna de motores, adequado para motores com especificações maiores |
Fiação e terminais
Nomenclatura do Modelo
Tabela de seleção
| Modelo (380V) | Potência adaptativa do motor ( kW ) | Eu saio (A) | Dimensões A*L*D (mm) | Tamanho de instalação (mm) | |
| H1*W1 | Abertura | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Desempenho e configuração
| Características elétricas | |
| Fonte de alimentação de controle nominal | Monofásico 220VAC±15%, 50/60Hz |
| Tensão nominal da fonte de alimentação | Trifásico 380V~480V (-10%~15%) |
| Frequência nominal da fonte de alimentação | 50Hz ou 60Hz |
| Número de fases controladas | 3 |
| Motor aplicável | Motor de indução trifásico de gaiola de esquilo/motor assíncrono |
| Frequência inicial | Depende das condições de carga. Recomenda-se iniciar e parar não mais que 10 vezes por hora em condições normais e 6 vezes por hora sob carga pesada |
| Modo inicial | Rampa de tensão, rampa de corrente, limite de corrente, avanço gradual, limite de corrente de rampa de tensão, rampa de tensão de salto repentino |
| Modo de parada | Parada livre, parada suave |
| Função de proteção | Proteção contra perda de fase, proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra desequilíbrio de corrente, proteção contra superaquecimento, proteção contra tempo limite de início, proteção contra subtensão/sobretensão, proteção contra sobretensão de frequência, proteção de alta corrente, proteção contra quebra de tiristor, proteção de sequência reversa de energia, proteção contra erro de fiação, etc. |
| Características ambientais | |
| Temperatura operacional | -10°C ~ 40°C (40°C ~ 60°C precisa reduzir a capacidade) |
| Temperatura de armazenamento | -25°C ~ 70°C |
| Umidade relativa | 95% sem condensação ou gotejamento |
| Altitude | Abaixo de 1000m (1000~3000m precisam reduzir a capacidade) |
| Método de resfriamento | Resfriamento por ar forçado |
| Método de instalação | Montado na parede |
| Outro | Sem gases inflamáveis, explosivos ou corrosivos, sem poeira condutora ou pó metálico |
| Padrões e Certificação | |
| Padrões de implementação | GB/T14048.6 |
| Certificação | CCC |
