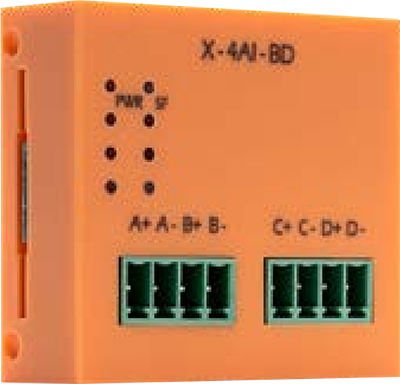

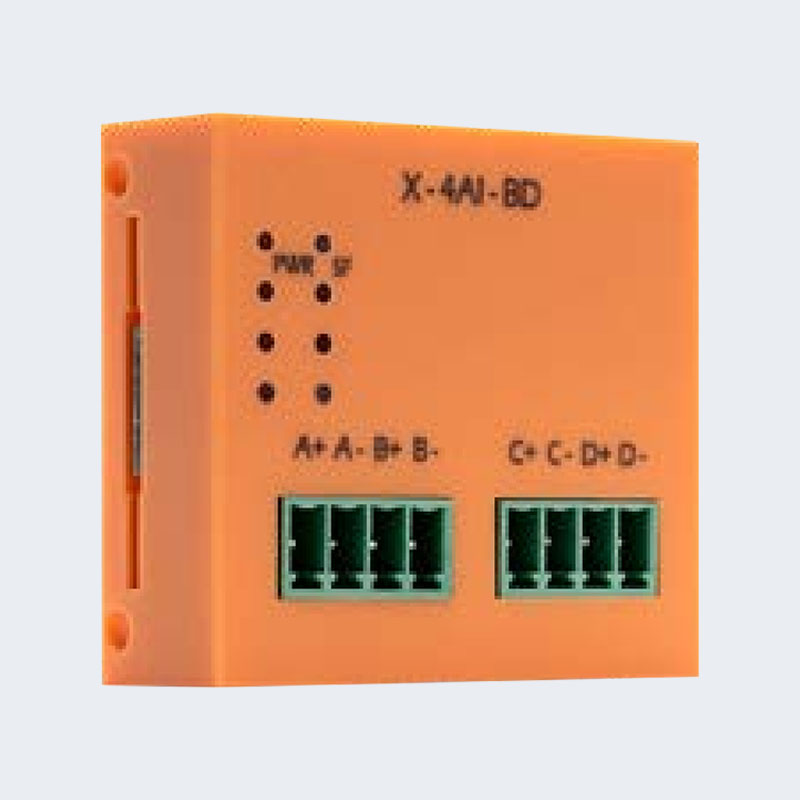

Resumo do produto
| | • O CLP da série X suporta 1 placa de expansão BD, com uma tampa de slot vazia por padrão. O produto pode atender às necessidades especiais de clientes com pontos corporais ligeiramente insuficientes e espaço de instalação insuficiente. • O desenvolvimento da placa BD é flexível e de tamanho pequeno. |
Nomenclatura do Modelo
Parâmetro
| Não | Tipos opcionais | Parâmetros | Instruções de uso |
| 1 | XE-2DI4DOT-BDO1 | Transistor 2DI/4DO, 24VCC | entradas digitais ×2 e saídas de transistor ×4 |
| 2 | XE-4AI-BDO1 | 4AI, tipo de corrente de 15 bits | entradas de corrente analógica ×4 |
| 3 | XE-6DI-BDO1 | 6DI, 24VCC | entradas digitais ×6 |
| 4 | XE-6DOT-BDO1 | 6DO, transistor | saídas de transistor digitais ×6 |
| 5 | XE-2RTD-BD | Resistores térmicos ×2, suporte PT100 | Entradas RTD×2 |
| 6 | XE-RS485-BD | 485 comunicação ×1 | 485 comunicação ×1 |
| 7 | XE-2AI1AO-BD01 | 2AI, tipo de tensão de 12 bits; 1AO, saída de tensão de 12 bits/saída de corrente de 11 bits | entradas analógicas ×2, saída analógica ×1 |
| 8 | XE-1AI1RTD-BD | 1AI, tipo de corrente de 16 bits; Resistor térmico de 1 via, suporte PT100 | entrada analógica ×2, entrada RTD ×1 |
| 9 | XE-2AO-BDO1 | 2AO, saída de tensão de 12 bits/saída de corrente de 11 bits | saídas analógicas ×2 |
Diagrama de fiação da placa BD
