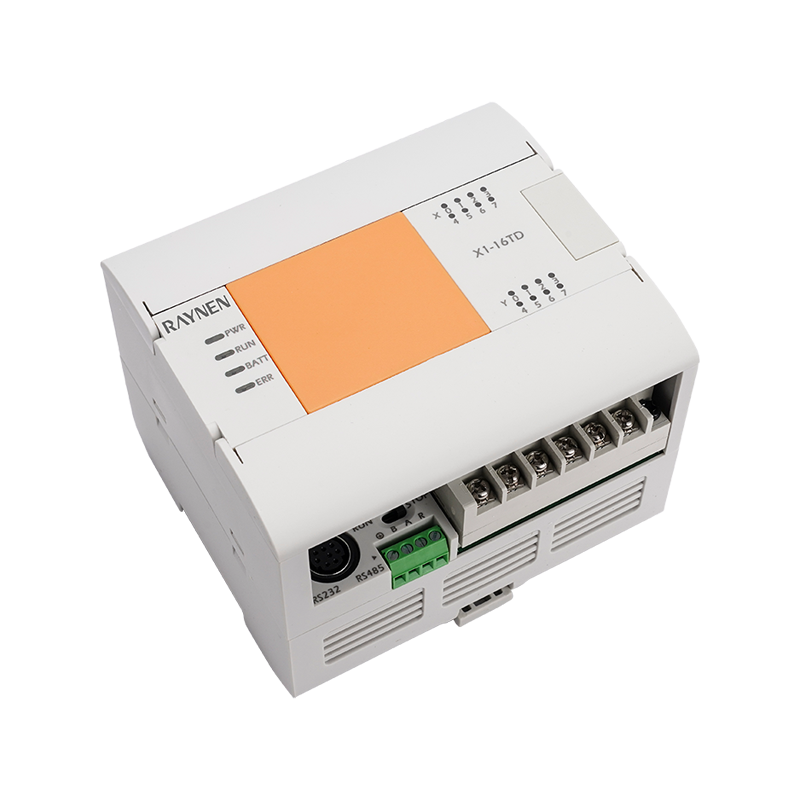

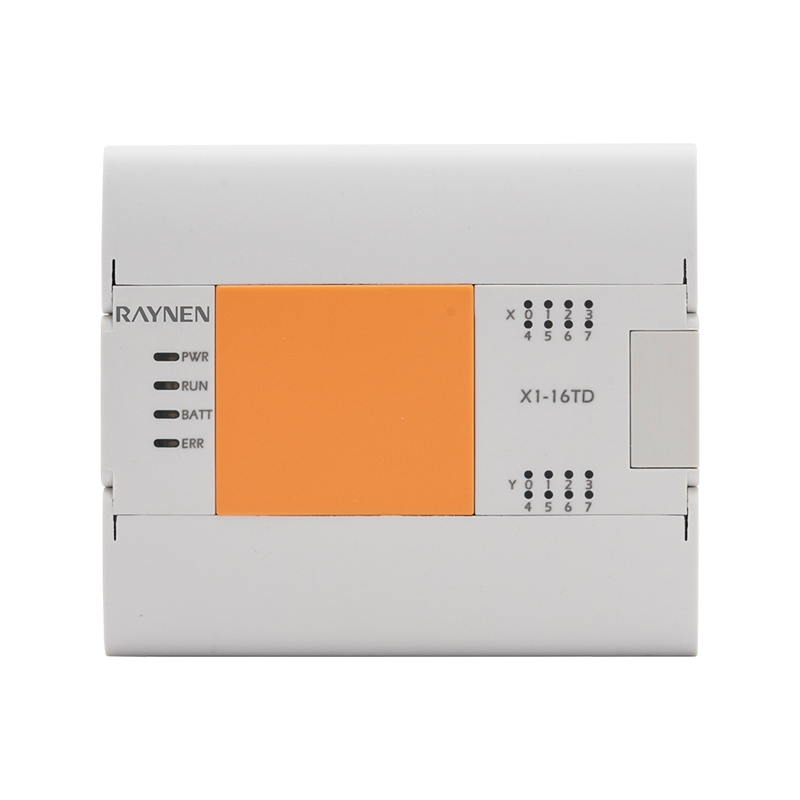

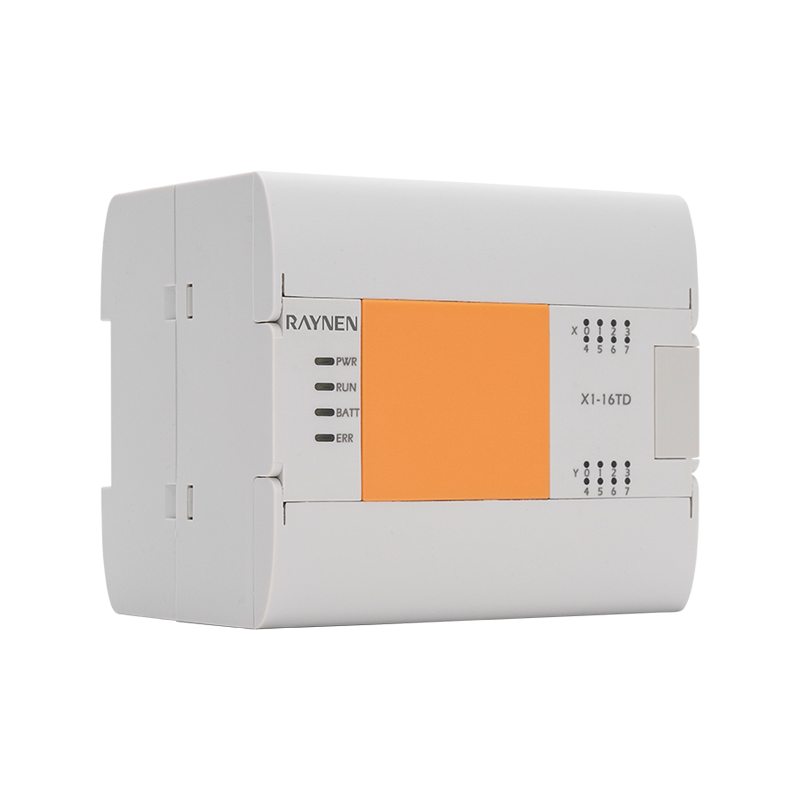

Resumo do produto
|
| • Com funções simples de controle de movimento, como saída de pulso e contagem em alta velocidade • Com contagem de alta velocidade, saída de pulso de alta velocidade de 100 kHz em 3 eixos e outras funções de controle de movimento (opcional) • Relógio em tempo real, armazenamento permanente de dados desligado • Suporta uma placa BD |
Vantagem
| | | |
| Interface | Entrada/saída | Placa BD |
| Porta de rede integrada RS232/485 | Contador de alta velocidade de 2 canais Pulso de alta velocidade de 60K de 2 eixos Pulso de alta velocidade de 100kHz de 3 eixos (opcional) | Suporta 1 placa BD |
Nomenclatura do Modelo

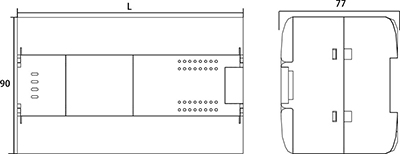

Tamanho do produto (unidade: mm)
 |
|
Parâmetro
| Umrtigo | Especificações de energia | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Consumo de energia | 6W | 7W | 8W | 9W | 11W |
| Tensão de alimentação | CC24V | ||||
| Tensão de alimentação range | DC20,4~28,8V | ||||
| Instantâneo permitido tempo de falha de energia | Para cortes de energia transitórios inferiores a 5 ms, a operação continuará | ||||
| Fusível da fonte de alimentação | 60V 2Um | ||||
| Corrente de surto | 12A, 0,5ms abaixo/28,8V CC | ||||
| CC24V power supply | Abaixo de 300mA | ||||
| Temperatura do ambiente de trabalho | -10℃~60℃ (instalação horizontal), -10℃~50°℃ (instalação vertical) | ||||
| Temperatura ambiente de transporte | -20℃~80°C | ||||
| Umidade relativa ambiente | 5~95%, sem condensação (RH nível 2, em conformidade com lEC61131-2) | ||||
| Nível de proteção | IP20 | ||||
| Compatibilidade eletromagnética | Supressão de ruído, conforme EC61000-6-2 | ||||
| Nível mecânico (vibração) | IEC60068, Parte 2-6/10up58Hz | ||||
| Tensão suportável | AC1,5kV 1 min, entre cada terminal e o terminal de aterramento | ||||
| AC500V 1 min, entre cada terminal e o terminal de aterramento | |||||
| Resistência de isolamento | Depois de medir com um medidor de resistência de isolamento DC500V, há mais de 5MΩ entre cada terminal e o terminal de aterramento | ||||
| Aterramento | Aterramento tipo D (resistência de aterramento: inferior a 100Ω), não permite aterramento comum com o sistema de corrente forte | ||||
| Ambiente de uso | Nenhum gás corrosivo e inflamável, poeira condutora (poeira) não é grave | ||||
| Altitude de uso | 2000M abaixo (não pode ser usado em ambientes de pressão acima da pressão atmosférica, caso contrário pode ocorrer) | ||||
| Umrtigo | Especificações de energia | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Número de entrada | 8 | 14 | 16 | 24 | 36 | |
| Número de alta velocidade | fase de sinal 60KHz (2 vias) Fase AB 30KHz (1 via) | |||||
| Tipo de conexão de entrada | Bloco terminal removível (parafuso M3) | |||||
| Tipo de entrada | Tipo de coletor/tipo de fonte | |||||
| Tensão do sinal de entrada | Alimentação CC: DC20,4V ~ 28,8V | |||||
| Impedância de entrada | X0-X2 | 2,4K | ||||
| X3 acima | 5,6K | |||||
| Na corrente de indutância de entrada | X0-X2 | 5mA acima | ||||
| X3 acima | 2,4mA acima | |||||
| DESLIGADO Corrente de indutância de entrada | 1mA abaixo | |||||
| Tempo de resposta de entrada | Não mais que 4,5ms | |||||
| Forma de sinal de entrada | Sem entrada de contato de tensão | |||||
| Entrada coletora: transistor de coletor aberto NPN | ||||||
| Isolamento de loop de entrada | Entrada de fonte: transistor de coletor aberto PNP | |||||
| Isolamento do optoacoplador | ||||||
| Exibição de ações de entrada | O LED no painel acende quando o optoacoplador é acionado | |||||
| Umrtigo | Especificações de energia | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Número de saída | 8 | 10 | 16 | 20 | 24 | |
| Frequência de pulso (máx.) | Terminal único 2 eixo 60KHz | |||||
| Tipo de conexão de saída | Bloco terminal removível (parafuso M3) | |||||
| Tipo de saída | Saída transistor/dreno | |||||
| Fonte de alimentação externa | CC5~30V | |||||
| Carga máxima | Carga resistiva | 0,5A/ponto único; 0,8A/4 pontos | ||||
| Carga indutiva | 12W/DC24V | |||||
| Carga da lâmpada | Alta velocidade: 2W/DC24V, comum: 5W/DC24V | |||||
| Carga média | 5mA (DC5 ~24V) | |||||
| Corrente de fuga aberta | 0,1mA abaixo/DC30V | |||||
| na resistência | Valor típico do ponto de alta velocidade 0,3Ω (máx. 0,6Ω) | |||||
| Tempo de resposta | DESLIGADO→LIGADO | Alta velocidade: 10us abaixo/10mA acima (DC5 ~24V) | ||||
| Comum: 0,2ms abaixo/200mAacima (DC24V) | ||||||
| LIGADO→DESLIGADO | Alta velocidade: 10us abaixo/10mA acima (Dc5 ~24V) | |||||
| Comum: 0,2 ms abaixo/200 mA acima (DC24V) | ||||||
| Isolamento de loop | Isolamento do optoacoplador | |||||
| Exibição de ações de saída | O LED no painel acende quando o optoacoplador é acionado | |||||
| Distância de transmissão da máscara | 500M (saída comum) | |||||
| distância de transmissão desmascarada | 150M (saída comum) | |||||
Recursos de componentes de software
| Umrtigo | Desempenho | |||
| Modo de controle operacional | Método de execução repetida de programas salvos (LSl dedicado) com função de interrupção | |||
| Modo de controle de entrada/saída | Modo de processamento em lote (ao executar a instrução END), instrução de atualização de entrada e saída, função de captura de pulso | |||
| Linguagem de programação | Modo de símbolo de relé, modo escada (pode ser representado por SFC) | |||
| Relógio em tempo real | Função relógio | Construído em 2000-2099, o erro anual não é superior a 5 minutos/25°C | ||
| Memória de programa | Capacidade máxima de memória | 32000 passos podem ser definidos por parâmetros, escrever comentários e registrar registros na memória do programa | ||
| Capacidade/modelo da memória integrada | 32.000 passos/memória RAM, protegido por senha | |||
| Função de gravação em RUN | Não | |||
| Tipo de instrução | Instrução básica | 27 tipos de instruções de controle sequencial, 2 tipos de instruções de diagrama de escada | ||
| Instruções de aplicação | 218 tipos 497 tipos | |||
| Aritmética velocidade de processamento | Comando básico | 0,065μs/instrução | ||
| Número de entrada/saída | Número de pontos de entrada para uso prolongado | 256 pontos | O total de pontos de entrada e saída não excede 256 pontos | |
| Número de pontos de saída para uso prolongado | 256 pontos | |||
| Relé de entrada-saída | Relé de entrada | 256 pontos | Entrada e saída totalizam 256 pontos | |
| Relé de saída | 256 pontos | |||
| Relé auxiliar | Comum | M0~M7679 | 7680 pontos | Comum/retention Settings can be changed through parameters |
| Retenção | M500~M1023 | 524 pontos | ||
| Estado | Comum | S0~S4095 | 4096 pontos | Comum/retention Settings can be changed through parameters |
| Retenção | S500~S999 | 500 pontos | Comum/retention Settings can be changed through parameters | |
| Temporizador | tipo 100 ms | T0~T199 | 200 pontos | 0,1~3276,7s |
| Tipo 10ms | T200~T245 | 46 pontos | 0,01~327,67s | |
| 1ms tipo cumulativo | T246~T249 | 4 pontos | 0,001~32,767S | |
| Tipo cumulativo de 100ms | T250~T255 | 6 pontos | 0,1~3276,7s | |
| tipo 1ms | T256~T511 | 256 pontos | ||
| Contador | Aumento geral | C0~C99 | 100 pontos | 0,001~32,767s |
| (16 bitsss) [Alterável] | Comum/retention Settings can be changed through parameters | |||
| Retenção increasing (16-bit) [alterável] | C100~C199 | 100 pontos | ||
| Comum duplexing | C200~C219 | 20 pontos | Comum/retention Settings can be changed through parameters | |
| (32 bitssss) [Alterável] | ||||
| Retenção duplexing (32 bit) [alterável] | C220~C255 | 36 pontos | ||
| Registro de dados | Comum | D0~D7999 | 8.000 pontos | Comum/retention Settings can be changed through parameters |
| Retenção | D200~511 | 312 pontos | ||
| Registro de expansão | Controle principal | P0~P1023 | 1024 pontos | Comando CJ、Comando CALL usado |
| Ponter | Controle principal | NÃO~N7 | 8 pontos | Comando MC usado |
| Ninho | Controle principal | 16 bit | -32.768~32.767 | |
| Estado | 10 Número Decimal (K) | 32 bit | -2.147.483.648 ~ 2.147.483.647 | |
| 16 número hexadecimal (H) | 16 bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Número real (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Sequência de caracteres ( "") | Sequência de caracteres | Especifique com caracteres em """". máximo de 32 caracteres de meio canto podem ser usados em uma constante em uma instrução | ||
Contador de alta velocidade
| Entrada Distribuição | Contador monofásico monofásico | Contador de fase AB | |||||
| Capítulo 235 | Capítulo 236 | Capítulo 237 | Capítulo 243 | Capítulo 244 | Capítulo 251 | Capítulo 252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
