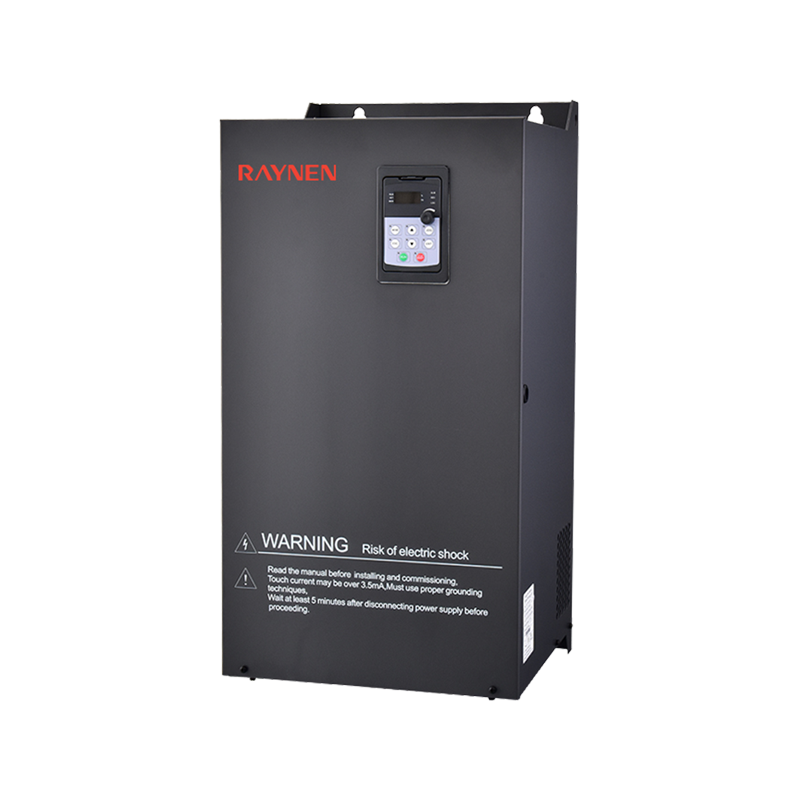

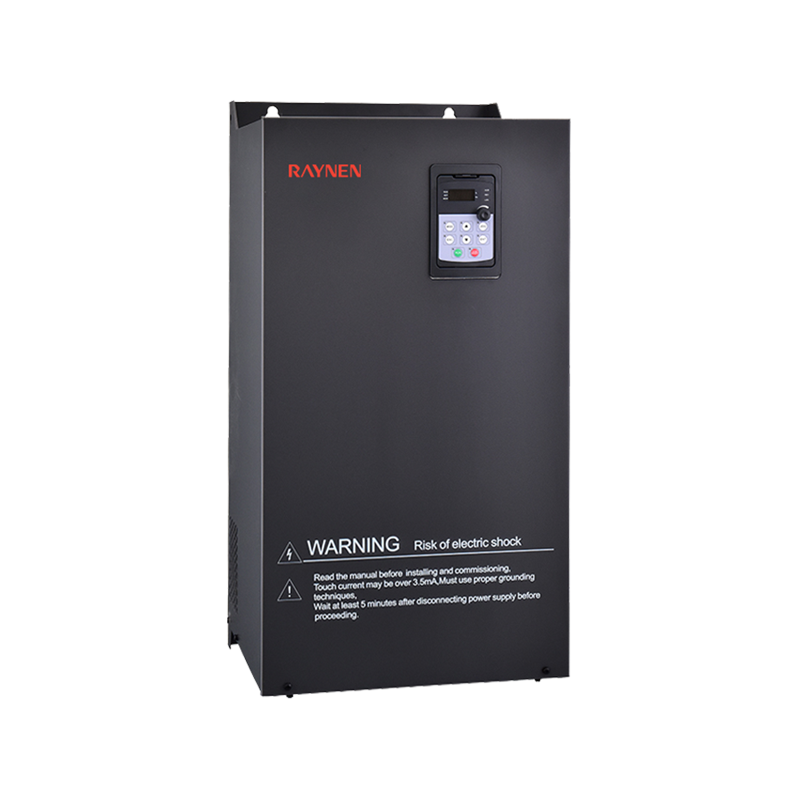

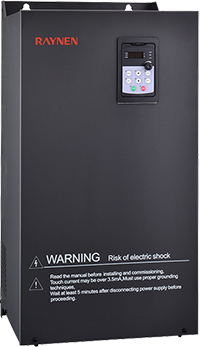

380V 250(280)-315(355)kW VFD

Paramétrico

Modelo

RVE21-T3-250G/280P ~ RVE21-T3-315G/355P

Tensão

380 V

Potência nominal (kW)

250/280/315/355

Corrente de entrada nominal (A)

485/545/610/665

Corrente de saída nominal (A)

480/530/600/650

Dimensões (mm)

1100*480*405

Tamanho de instalação (mm)

1078*320

Modelo Inversor

Máquina tipo G (carga pesada)

Máquina tipo P (carga leve)

Dimensões (mm)

Tamanho de instalação (mm)

Corrente de entrada nominal (A)

Corrente de saída nominal (A)

Potência nominal (kW)

Corrente de entrada nominal (A)

Corrente de saída nominal (A)

Potência nominal(kW)

H

W

D

H1

W1

Abertura

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Modelo Inversor

Máquina tipo G (carga pesada)

Máquina tipo P (carga leve)

Dimensões (mm)

Tamanho de instalação (mm)

Eu em (A)

Eu saio (A)

Classificação P

(kW)

Eu em (A)

Eu saio (A)

Classificação P

(kW)

H

W

D

H1

W1

Abertura

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

Funções básicas do aplicativo

Aumento de torque de baixa frequência

Através do aumento de tensão e do torque, o torque de baixa frequência do controle V/F e do controle vetorial sem sensor de velocidade pode ser aumentado em cerca de 0,1% ~ 30,0%

Curva V/F

Tipo linear, tipo multiponto

Curva de aceleração/desaceleração

Aceleração e desaceleração linear ou em forma de S: três grupos de tempo de aceleração e desaceleração: intervalo de tempo de aceleração e desaceleração: 0-3200s

Regulação automática de tensão (AVR)

Quando a tensão da rede muda, ela pode manter automaticamente a tensão de saída constante

PID integrado

Sistema de controle de circuito fechado que pode facilmente realizar o controle do processo

Frenagem CC

Frenagem CC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Controle de corrida

O motor pode ser iniciado e parado imediatamente; faixa de configuração de frequência jog: 0,0-20,0 Hz; modo jog stop: desaceleração/frenagem livre/CC

Salto de frequência

Três pontos de frequência de salto e faixas de frequência de salto correspondentes podem ser definidos para evitar que o inversor funcione nesta faixa de frequência

Multi-velocidade

Até 15 podem ser configurados através de 4 portas de entrada lógica =Freqüência de operação

Soma de entrada

Use o resultado da operação algébrica de 2 entradas analógicas como configuração de frequência, tornando a configuração de frequência mais flexível

Alternando entre 2 conjuntos de parâmetros do motor

Dois conjuntos de parâmetros do motor podem ser definidos e alterados livremente para corresponder ao motor acionado pela corrente

Proteção do inversor

Proteção contra perda de fase de entrada/saída, detecção de subcarga, proteção contra excesso de torque, proteção contra subtensão, proteção contra sobretensão, proteção contra sobrecorrente, proteção contra superaquecimento, proteção contra curto-circuito fase-fase

Proteção do motor

Proteção térmica do motor, Limite de corrente do motor, Sobrecarga do motor, Curto-circuito do motor

Características Elétricas

Tensão de entrada

CA trifásica, 380-480 V, 50/60 Hz ou CA monofásica, 200-240 V, 50/60 Hz

Tensão de saída

Tensão de entrada de 0-100%, 0,5 Hz-400 Hz

Modo de controle

Torque constante V/F, carga quadrática V/F, controle vetorial sem sensor, modo de economia de energia

Frequência de comutação

1,5kHz-12kHz

A função de ajuste automático da frequência de comutação pode ser definida: quando a temperatura aumenta, a frequência de comutação é reduzida automaticamente

Quando a temperatura volta ao normal, a frequência de comutação retorna ao valor inicial

Capacidade de sobrecorrente

150% da corrente de saída nominal 60s, 200% da corrente de saída nominal 2s

Sinal de controle

Sinal de configuração de frequência

Painel de operação integrado

Interruptor de membrana (botão), botão de velocidade (potenciômetro)

Sinal externo

Configuração UP/DOWN, entrada analógica, multivelocidade, painel externo, comunicação serial

Sinal de controle de partida e parada

Painel de operação integrado

Botões RUN, STOP

Sinal externo

Terminal de entrada lógica, painel externo, comunicação serial

Características do circuito de controle

Fonte de alimentação interna disponível

10V

24 V

10VDC±5%, corrente máxima 10mA, para potenciômetro de referência

24 VDC±5%, maximum current 100mA, for logic input port

Entrada Analógica

AI1

Entrada analógica de tensão: 0-5VDC ou 0-10VDC, impedância é 30k

Entrada analógica atual: 0/4-20mADC, impedância é 250Ω

Resolução: conversão A/D de 10 bits

Configuração padrão de fábrica: entrada de tensão 0-5VDC

AI2

Entrada analógica de tensão: 0-10VDC ou entrada de sonda PTC

Resolução: conversão A/D de 10 bits

Entrada Lógica

LI1-LI8

Fonte de alimentação 0-24 VCC

Lógica positiva (fonte) e lógica negativa (coletor) são opcionais e o padrão de fábrica é lógica negativa

Avançar, reverter, executar, redefinição de falha, multivelocidade e outras 69 funções são opcionais

Os produtos 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW têm apenas 6 canais: LI1-LI6

AI1, AI2

Entrada válida forçada

Em inversores abaixo de 11kW (inclusive), AI1 e AI2 podem ser configurados como entradas lógicas. F309 e F310 são entradas válidas forçadas e suas funções de configuração são sempre válidas durante a energização.

Saída Analógica

AO1、AO2

Saída analógica de tensão: 0-10VDC, impedância de carga mínima é 470Ω

Saída analógica atual: 0/4-20mA, impedância máxima de carga é 700Ω

Resolução: 8 bits

Frequência de saída, corrente de saída, configuração de velocidade, dados de saída serial e outras funções são opcionais

Os produtos 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW têm apenas 1 saída analógica, ou seja, AO1

Saída Lógica

LO, CLO

Coletor aberto, corrente máxima 100mA, tensão máxima 30VDC

Saída lógica ou saída de pulso opcional, a configuração padrão de fábrica é saída lógica

Frequência de saída, corrente de saída, configuração de velocidade e outras funções de saída opcionais

Saída de relé

T1A、T1B、T1C

T2A,T2B,T2C

T1A normalmente aberto, T1B normalmente fechado, ponto comum T1C

T2A normalmente aberto, T2B normalmente fechado, ponto comum T2C

Capacidade de contato: 5A@250VAC, 5A@30VDC

Falha, alarme, chegada de frequência definida e outras funções são opcionais

O padrão T1A é falha, o padrão T2A é operação

Os produtos 220 V 0,4 kW-2,2 kW e 380 V 0,4 kW-1,5 kW têm apenas 1 saída de relé, ou seja, TA TB TC

Comunicação serial

MODBUS-RTU, RS-485 de 2 fios, interface de terminal

Características Elétricas

Proteção do inversor de CA

Proteção contra perda de fase de entrada, Proteção contra perda de fase de saída, Detecção de subcarga, Proteção contra torque excessivo, Proteção contra subtensão, Proteção contra sobretensão, Proteção contra sobrecorrente, Proteção contra superaquecimento, Proteção contra curto-circuito de fase

Proteção do motor

Proteção térmica do motor, Limitação de corrente do motor, Sobrecarga do motor, Curto-circuito do motor

Características Elétricas

Nível de proteção

IP20

Umidade ambiente

95% sem condensação ou acumulação de água

Temperatura de trabalho/armazenamento

-10~40°C/-20~60°C

Altitude

Abaixo de 1000m

Método de resfriamento

Resfriamento por ar forçado

Local de instalação

Interior
