Resumo do produto
| | | Download remoto do programa PLC, porta serial e porta de rede |
| | Monitoramento de dados em tempo real, gerenciamento de grupo | |
| | Armazenamento de dados históricos em nuvem, transmissão contínua em caso de desconexão | |
| | Monitoramento de configuração de nuvem, celular e PC | |
| | Envio de informações de alarme, WeChat, telefone, APP SMS | |
| | Vários métodos de transmissão, MQTT/HTTP/OPC |
Camada de dispositivo de campo
No local de equipamentos industriais, a UBox pode se conectar ao Ruineng HMI, PLC, inversor e alguns equipamentos de instrumentos, coletar dados relevantes do equipamento, conectar-se à Internet por meio de banda larga com fio, wi-fi e 4G e transmitir os dados do equipamento para a plataforma de nuvem Ruineng.
Camada de dados em nuvem
Raynen Cloud está hospedado em servidores Alibaba Cloud, que recebem dados de UBoxes em instalações industriais. Os dados no local são coletados no servidor e o armazenamento e a transmissão dos dados são realizados, proporcionando interação de dados entre os dados no local e os clientes remotos.
Camada de usuário
Os usuários finais podem acessar remotamente dados de campo industrial através de PCs e terminais móveis e realizar configurações de operação e gerenciamento de equipamentos. Ao mesmo tempo, os registros de dados da plataforma em nuvem podem fornecer suporte de dados para análise de equipamentos do usuário.
Introdução ao HD

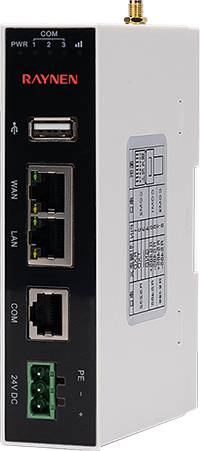

Tamanho do produto (unidade: mm)
Especificação
| Modo | UBoxE-WAN | UBoxE-wi-fi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DADOS | UBoxE-4G-VPN |
| Número do pedido | UBoxE-WAN | UBoxE-wi-fi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DADOS | UBoxE-4G-VPN |
| Especificações de desempenho | |||||||
| Processador | A8, 600 MHz | A8, 600 MHz | A8, 600 MHz | R16, 1 GHz | A8, 600 MHz | A8, 600 MHz | A8, 600 MHz |
| Armazenamento | 256 MB FLASH 128 MB DDR3 | ||||||
| Anfitrião USB | USB2.0 × 1, Tipo A (USB) | N/A | |||||
| Interface serial | RJ45 COM1: RS485 COM2: RS232 COM3: RS485 | N/A | RS485/RS232/RS485 | RS485/RS232 | RS485/RS232 | ||
| Isolamento de porta serial | Não suporta isolamento | ||||||
| Porta de rede | Portas de rede duplas adaptativas 10/100M×2 | 10/100M adaptável×3 | 10/100M adaptável×2 | ||||
| 4G | N/A | N/A | Todo o acesso à rede | N/A | N/A | N/A | N/A |
| wi-fi | N/A | Suporte | N/A | N/A | N/A | N/A | N/A |
| Antena | N/A | Suporte (3m sucker antenna) | Suporte (3m sucker antenna) | Suporte (3m sucker antenna) | Antena 4G GPS antena, 3 metros | Suporte (3m sucker antenna) | Suporte (3m sucker antenna) |
| Especificações elétricas | |||||||
| VPN remote download | Suporte | Suporte | Suporte | N/A | Suporte | ||
| Monitoramento remoto de dados | - | Suporte 500 live data | N/A | ||||
| Acionamento de alarme | - | SMS/WeChat/Telefone/APP | N/A | ||||
| GPS | - | N/A | Suporte | N/A | N/A | ||
| Especificações elétricas | |||||||
| Fonte de alimentação | 24V CC | ||||||
| Faixa de entrada | 10 ~ 28V CC | ||||||
| Isolamento de energia | Suportes isolation | ||||||
| Permitir falha de energia | 10ms | ||||||
| Resistência de isolamento | Mais de 50MΩ@500VCC | ||||||
| Resistência de tensão | 500 Vca 1 minuto | ||||||
| Características estruturais | |||||||
| Cor da casca | Branco, preto | Espelho preto de concha branca | Espelho preto de concha preta | ||||
| Material da casca | Plástico ABS PC | ||||||
| Dimensões | 130 × 95 × 30 (mm) | ||||||
| Método de instalação | Instalação em trilho padrão (35mm) | ||||||
| Peso | Cerca de 175g | Cerca de 180g | Cerca de 195g | Cerca de 195g | Cerca de 195g | Cerca de 185g | Cerca de 185g |
| Especificações ambientais | |||||||
| Temperatura operacional | 0 ~ 50 ℃ | ||||||
| Umidade operacional | 10 ~ 90% UR (sem condensação) | ||||||
| Armazenamento temperature | -20 ~ 60 ℃ | ||||||
| Armazenamento humidity | 10 ~ 90% UR (sem condensação) | ||||||
| Desempenho sísmico | 10 ~ 25 Hz (direções X, Y, Z 2G/30 minutos) | ||||||
| Método de resfriamento | Refrigeração a ar natural | ||||||
