Resumo do produto
| | • Com processamento de dados eficiente, três contagens de alta velocidade e outras funções • Relógio em tempo real, dados de energia salvos permanentemente • Suporta uma placa BD e expansão máxima para até 7 módulos |
Vantagem
| | | | |
| Interface | Entrada/saída | Cartão de Expansão | Placa BD |
| Porta de rede integrada RS232/485 | Contador de alta velocidade de 3 vias | Máximo de 7 módulos expandidos | Suporta 1 placa BD |
Nomenclatura do Modelo

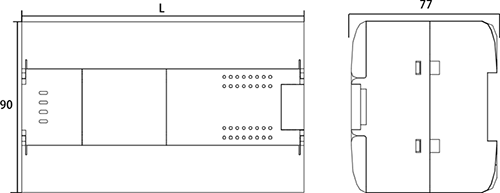

Tamanho do produto (unidade: mm)
| |
|
Parâmetro
| Vocêmrtigo | Especificações de energia | |||||
| XE-16RVocêm | XE-24RUm | XE-32RUm | XE-40RA | XE-60RA | ||
| Consumo de energia | 10W | 12W | 12W | 113W | 14W | |
| Tensão de trabalho | Minimum value | 100 VCA | ||||
| Valor médio | 220 VCA | |||||
| Valor máximo | 240 VCA | |||||
| Limitar tensão de entrada | CA 85 V ~ CA 100 V, CA 240 V ~ CA 264 V | |||||
| Permitir tempo de queda de energia instantânea | Para cortes de energia transitórios inferiores a 5 ms, a operação continuará | |||||
| Fusível de energia | 60V 2A | |||||
| Corrente de impulso | 12A, 0,5ms abaixo/28,8V DC | |||||
| DC24V dada potência | 300mA abaixo | |||||
| Potência integrada DC5V | 800mA abaixo | |||||
| Vocêmrtigo | Especificações de energia | |||||
| XE-16RVocêm | XE-24RUm | XE-32RUm | XE-40RA | XE-60RA | ||
| Número de entrada | 8 | 14 | 16 | 24 | 36 | |
| Contador de alta velocidade | monofásico 200KHz [3 peças]; Fase AB 100KHz [3 peças] | |||||
| Tipo de entrada | PNP/NPN | |||||
| Tensão do sinal de entrada | Tipo de fonte CC: DC20,4V ~ 28,8V | |||||
| Impedância de entrada | X0-X5 | 3,3K | ||||
| X6-X7 | 5,6K | 3,3K | ||||
| X10 acima | - | 5,6K | ||||
| Na corrente de indutância de entrada | X0-X5 | 5mA acima | ||||
| X6-X7 | 4mA | 5mA acima | ||||
| X10 acima | - | 4 mA acima | ||||
| DESLIGADO Corrente de indutância de entrada | 1mA acima | |||||
| Tempo de resposta de entrada | <4,5ms | |||||
| Forma de sinal de entrada | Sem entrada de contato de tensão | |||||
| Entrada coletora: transistor de coletor aberto NPN | ||||||
| Entrada de fonte: transistor de coletor aberto PNP | ||||||
| Isolamento de loop de entrada | Isolamento do optoacoplador | |||||
| Exibição de ações de entrada | O LED no painel acende quando o optoacoplador é acionado | |||||
| Vocêmrtigo | Especificações de energia | ||||
| XE-16RVocêm | XE-24RUm | XE-32RUm | XE-40RA | XE-60RA | |
| Número de saída | 8 | 10 | 16 | 16 | 24 |
| Tipo de saída | Contato seco | ||||
| Tensão nominal | 220 VCA | ||||
| Faixa de tensão | 5~30VCC 5~250VCA | ||||
| Corrente de surto (máx.) | 5A 4s 10% Ciclo de trabalho | ||||
| Corrente nominal por ponto (máx.) | 2A | ||||
| Carga da lâmpada [máx.] | 30W CC/200W CA | ||||
| Tempo de resposta (24V, carga de 2K) | 10ms | ||||
| on-resistência [ponto de conexão] | 0,22 (máx. quando novo) | ||||
| Frequência de pulso [Máx.] | 1HZ | ||||
| Ciclo de vida mecânico | 10000000 (sem carga) | ||||
| Vida de contato | 100.000 (carga nominal) | ||||
| escudo | 500m (saída normal) | ||||
| desproteger | 150m (saída normal) | ||||
Recursos de componentes de software
| Nome | Conteúdo | Tipo de componente flexível | Conteúdo |
| X | 256 pontos | Elemento de bits | X0~X377 |
| S | 256 pontos | Elemento de bits | S0~Y377 |
| M | 7680 pontos | Elemento de bits | M0~M7679 |
| SM | 512 pontos | Elemento de bits | SM8000~SM8511 |
| S | 4096 pontos | Elemento de bits | S0~S4095 |
| V | 8 pontos | Elemento de palavra | V0~V7 |
| Z | 8 pontos | Elemento de palavra | Z0~Z7 |
| T | 512 pontos | Elemento de palavra | T0~T511 |
| C | 200 pontos | Elemento de palavra de 16 bits | C0~C199 |
| C(32 bits) | 56 pontos | Elemento de palavra de 32 bits | C200~C255 |
| D | 8.000 pontos | Elemento de palavra | D0~D7999 |
| SD | 512 pontos | Elemento de palavra | SD8000~SD8511 |
| R | 32768 pontos | Elemento de palavra | R0~R32767 |
| Interrupção de entrada | 8 pontos | | I00*~I07* |
| Interrupção do temporizador | 3 pontos | | I6**~I8** |
| Interrupção do contador | 6 pontos | | I010~I060 |
| Controle mestre com aninhamento | 8 pontos | | N0~N7 |
| Ponteiro P | 4096 pontos | | P0~P4095 |
| Constante K | | | Faixa de 16 bits: -32768 ~ 32767 |
| | | Toque de 32 bits | |
| | | -2147483648~2147483647 | |
| Constante H | | | Faixa de 16 bits: 0~FFFF |
| | | Toque de 32 bitse: 0~FFFFFFFF | |
| Número real (E) | | | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Sequência de caracteres | | | Vocêm caractere de meio canto emoldurado por " " , com no máximo 32 caracteres |
Contador de alta velocidade
| Entrada Distribuição | Contador monofásico monofásico | Contador de fase AB | Contador de fase AB | |||||||||||||
| Capítulo 235 | Capítulo 236 | Capítulo 237 | Capítulo 238 | Capítulo 239 | C240 | Capítulo 243 | Capítulo 244 | Capítulo 246 | C247 | Capítulo 248 | Capítulo 249 | Capítulo 251 | Capítulo 252 | Capítulo 253 | Capítulo 254 | |
| X0 | Você/D | | | | | | Você/D | | U | | | U | A | A | | |
| X1 | | Você/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | Você/D | | | | | Você/D | | U | | R | R | | A | |
| X3 | | | | Você/D | | | | R | | D | | S | | | B | |
| X4 | | | | | Você/D | | | S | | | U | | | | | A |
| X5 | | | | | | Você/D | | | | | D | | | | | B |
