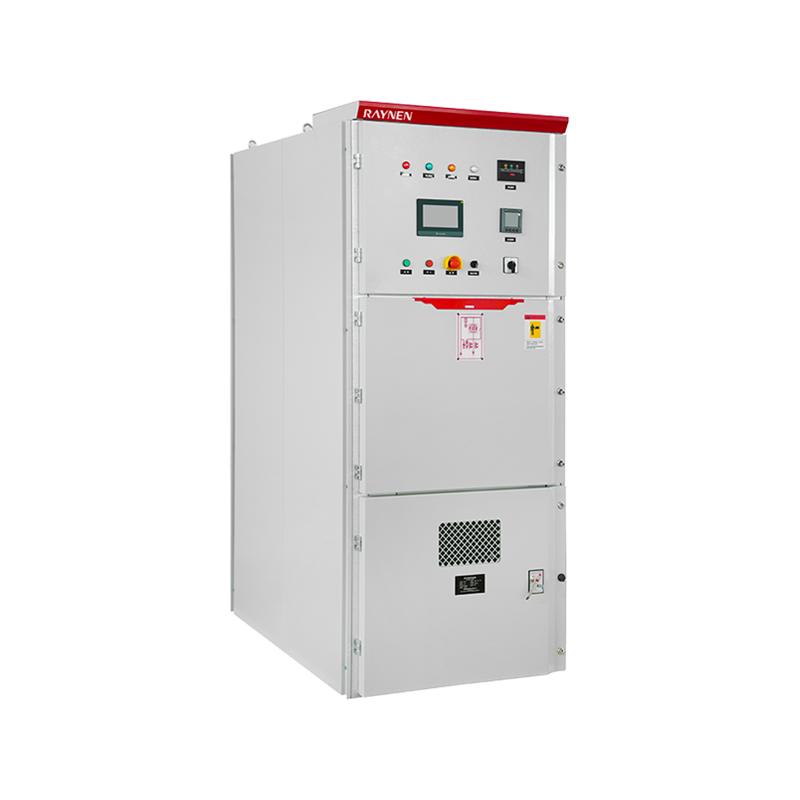

Resumo do produto
● Gabinete kyn28 padrão, projetado estritamente de acordo com os padrões de proteção
● Acionador de fibra óptica
● Modo de aquisição PT, mais estável que o modo eletrônico
● Cumprir as especificações elétricas internacionais de alta tensão
● As partes de alta tensão e de baixa tensão são completamente isoladas, seguras e confiáveis
● Interface de lote escalonável
Especificações

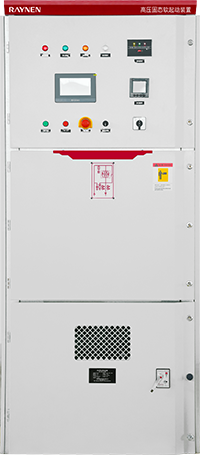

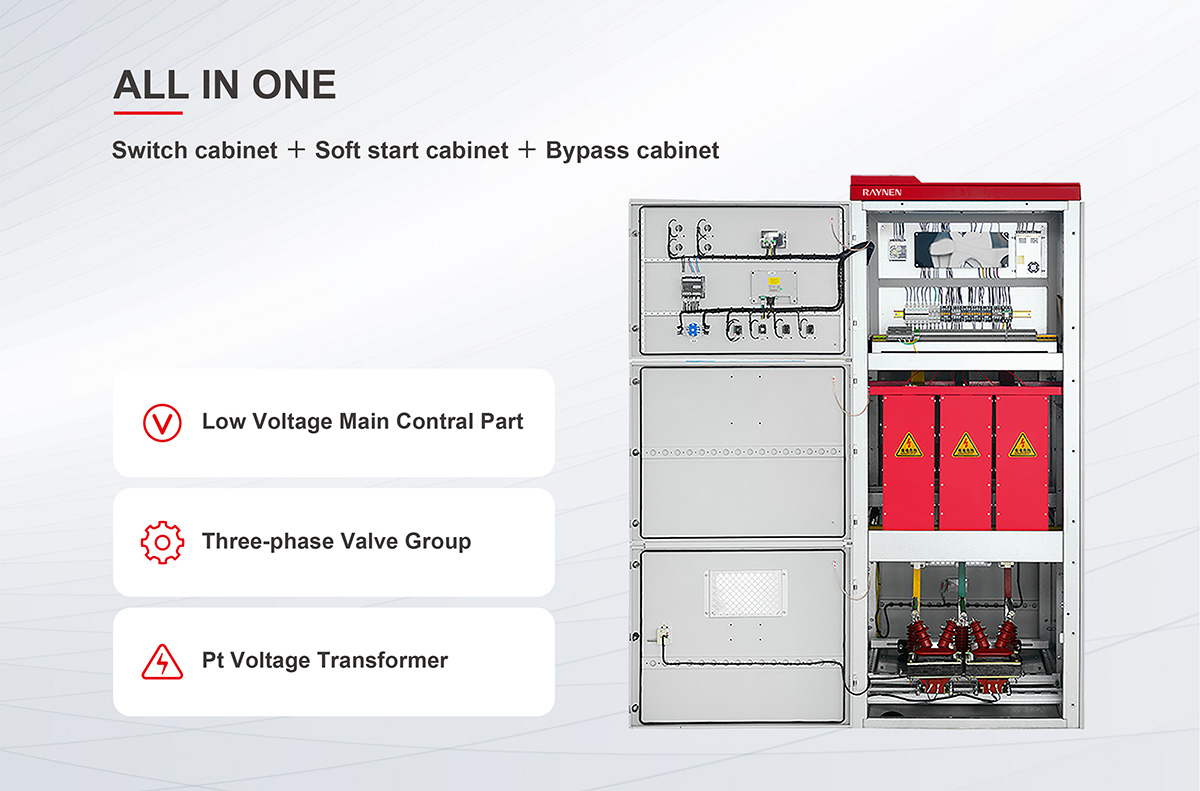

 | Paramétrico | |
| Modelo | RSE1000-6-5000 | |
| Tensão nominal | 6kV | |
| Classificação P (kW) | 5000 | |
| Corrente nominal (A) | 600 | |
| Tamanho (L*A*P mm) | Personalizável | |
 | Design modular para fácil instalação e manutenção. A resistência do isolamento é ainda melhorada |
| | Fácil de instalar, depurar e usar: RVS é um sistema completo de controle e proteção de partida de motor. Permite testes elétricos de todo o sistema usando baixa tensão antes de operar em alta tensão. |
| | O painel LCD touchscreen de 7 polegadas é usado para tornar a programação e o ajuste de parâmetros mais convenientes. A falha e o monitoramento em tempo real são mais intuitivos e melhoram a eficiência do trabalho |
| | configurações de criptografia do programa |

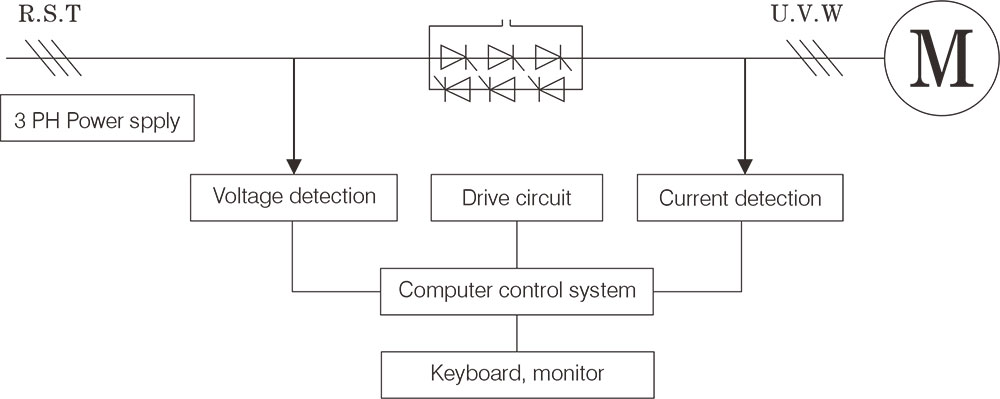

Diagrama de Princípios de Funcionamento
Nomenclatura do Modelo
Tabela de seleção de soft starter de média tensão de tensão nominal de 6kV
| Modeloo | Tensão de taxa (kV ) | Potência nominal ( kW ) | Corrente nominal ( A ) | Dimensões (L*A*P) mm | |
| (-G) Tipo geral | (-E) Tipo de Integração | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Personalizável | - |
Tabela de seleção de soft starter de média tensão de tensão nominal de 10kV
| Modeloo | Tensão de taxa (kV ) | Potência nominal ( kW ) | Corrente nominal ( A ) | Dimensões (L*A*P) mm | |
| (-G) Tipo geral | (-E) Tipo de Integração | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Personalizável | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Personalizável | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Personalizável | - |
Dados Técnicos
| Parâmetros básicos | |
| Tipo de carga | Motor assíncrono trifásico de gaiola de esquilo de média tensão, motor síncrono |
| Frequência de trabalho | 50 Hz/60 Hz ± 2 Hz |
| sequência de fases | Permitido trabalhar em qualquer sequência de fases (pode ser definido por parâmetros) |
| Contator de bypass | Contator com capacidade de partida direta |
| Poder de controle | AC220V±15% |
| Proteção contra sobretensão | Absorção DV/DT |
| Frequência inicial | temperatura ambiente: -20℃~ 50℃ |
| Condição ambiental | 1-6 vezes por hora |
| Umidade relativa: 5% - 95% sem condensação | |
| A altitude deve ser inferior a 1500m | |
| IHM | |
| Idioma | Inglês/Chinês/Russo |
| Exibição do instrumento | |
| Voltímetro | Exibir tensão de alimentação principal trifásica |
| Amperímetro | Exibir corrente do circuito principal trifásico |
| Função de proteção | |
| Proteção contra falha de fase | Durante a inicialização ou operação, desconecte qualquer fase da fonte de alimentação principal |
| Proteção contra sobrecorrente | conjunto de proteção contra sobrecarga de corrente: 100 ~ 500% |
| Proteção de desequilíbrio de corrente de fase | 20~100% |
| Proteção contra sobrecarga | Proteção contra sobrecarga level:10A,20A,30A |
| Proteção contra subtensão | Faixa: 50 ~ 100% |
| | Tempo de ação: 0 ~ 10S |
| Tempo limite inicial | Limite de tempo inicial: 10 ~ 120S |
| Proteção contra sobretensão | Quando a tensão da fonte de alimentação principal for superior a 120% do valor nominal |
| Proteção contra subcarga | Quando a tensão da fonte de alimentação principal é inferior a 70% do valor nominal |
| Proteção de aterramento | Quando a corrente de aterramento for maior que o valor definido |
| Comunicação | |
| Protocolo/interface | Modbus RTU |
| Conexões de rede | Cada RVS pode comunicar com 32 RVS online |
| Função | Observe o status de operação e programação |
| Registro de dados | |
| Registro de falha | Registre as informações de falha das últimas 1000 vezes |
