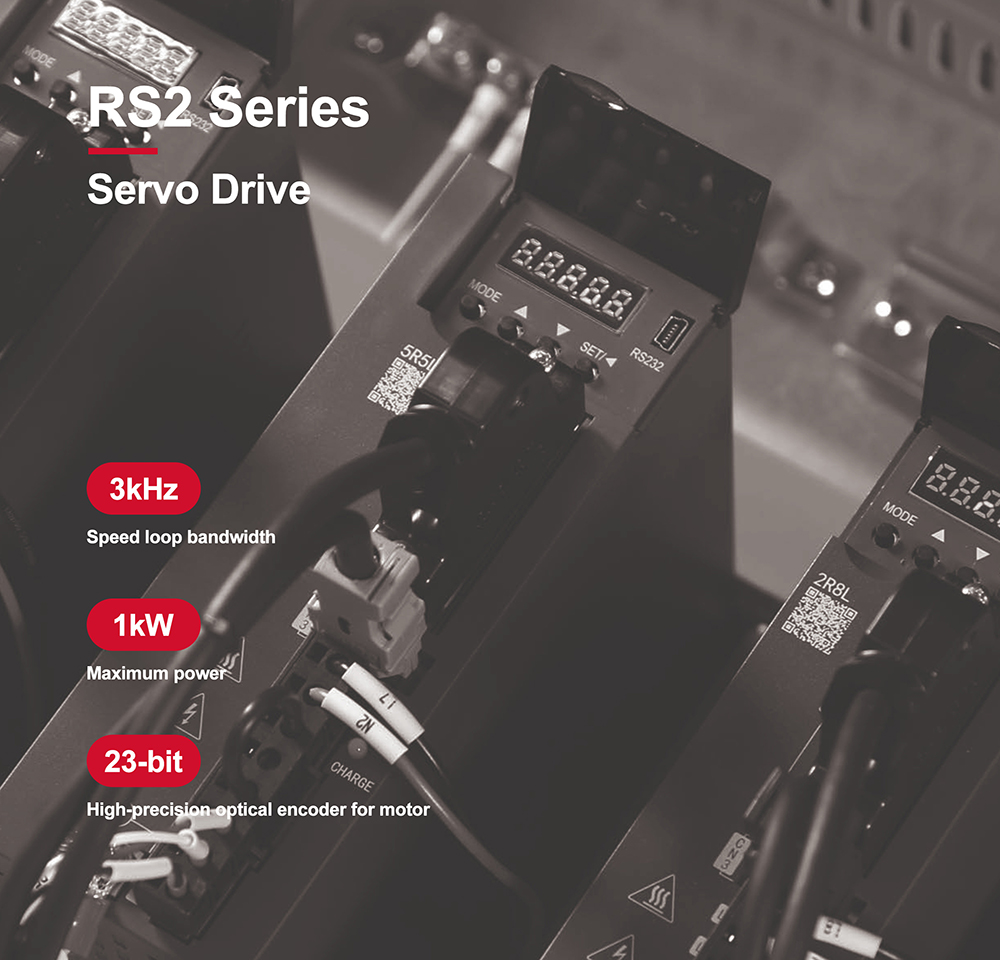

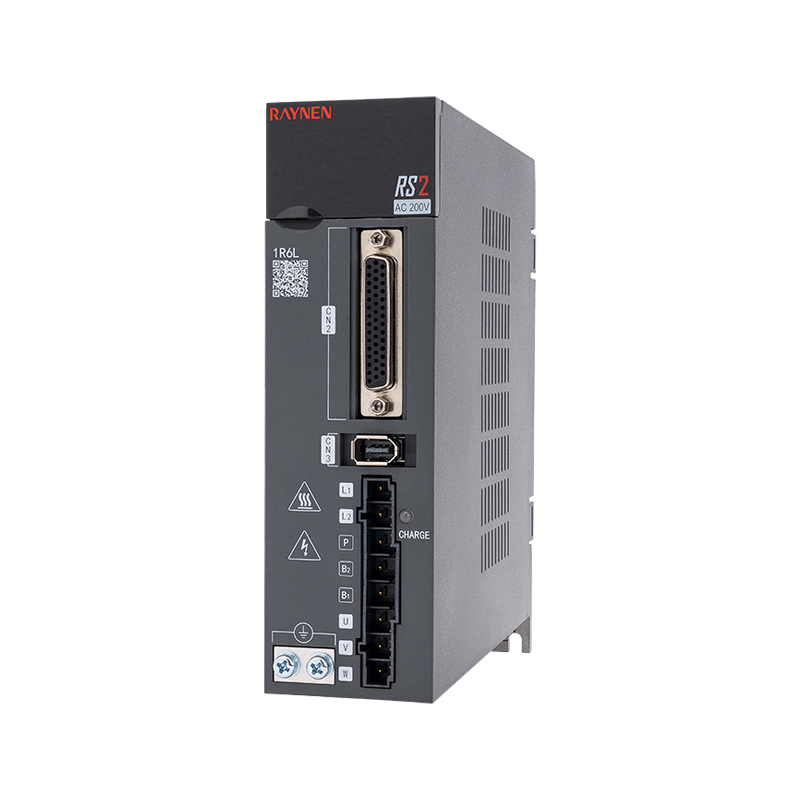

Servo Drive RS2

Tamanho A

Tamanho B

Não.

Nome

Não.

Nome

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1、L2

5

L1、L2

6

Freio

6

Freio

7

U、V、W

7

U、V、W

8

Parafuso de aterramento

8

Parafuso de aterramento

9

CARREGAR

9

CARREGAR

10

CN4/CN5

10

CN4/CN5

Descrição:

① -: Display digital de sete segmentos

②mini USB: interface RS232, conectada ao PC

③CN2: Conector de sinal de saída/entrada, conectado ao controlador programável (PLC) ou E/S de controle

④CN3: Interface do codificador, conectada ao codificador no servo motor

⑤L1, L2: Fonte de alimentação do circuito principal, conectada à fonte de alimentação monofásica (200 ~ 240 VCA, fonte de alimentação 50/60 Hz)

⑥Freio: Use resistor de freio externo

⑦U, V, W: Saída do servo drive, conectada ao conector de alimentação do motor (U, V, W)

⑧Parafuso de aterramento: Conecte ao aterramento de energia e ao aterramento do motor

⑨CHARGE: Luz indicadora de energia

⑩CN4/CN5: porta de comunicação 485

Especificações elétricas do inversor monofásico 220V

Artigo

Tamanho A

Tamanho B

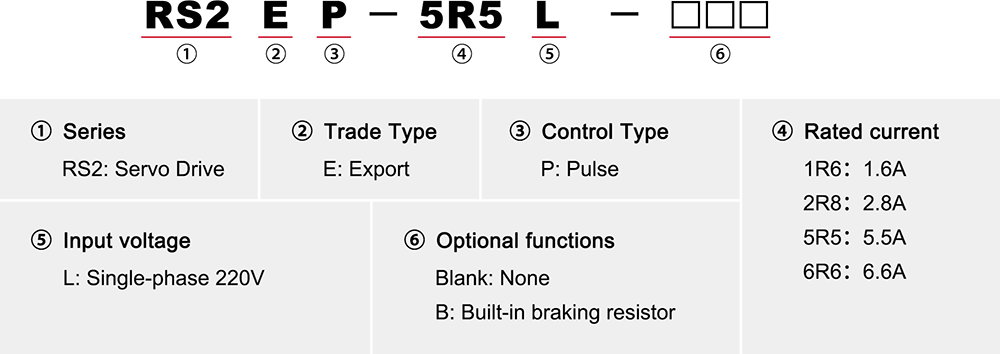

Modelo

1R6L

2R8L

5R5L

6R6L

Capacidade de alimentação [kVA]

0.5

1

1.7

2

Corrente de saída contínua [Arms]

1.6

2.8

5.5

6.6

Corrente de saída máxima instantânea [Arms]

5.9

9.3

16.9

17

Circuito principal

Corrente de entrada contínua [Arms]

2.4

5

8.7

11

Circuito principal power supply

Monofásico 200~240VAC, -15%~ 10%, 50/60Hz

Malha de controle

Fonte de alimentação do circuito de controle

Fonte de alimentação de barramento, entrada de fonte de alimentação compartilhada e retificação

Perda de energia

Circuito principal power loss [W]

30.5

41

60.8

66.2

Perda de potência do circuito de controle [W]

Resistor de frenagem

Freio resistor function

Opcional

Valor de resistência [Ω]

50

50

50

50

Capacidade [W]

30

30

50

50

Valor de resistência mínimo externo permitido [Ω]

50

45

40

40

Método de resfriamento

Resfriamento natural

Resfriamento de ar

Nível de sobretensão

COV III

Tamanho A

Tamanho B
