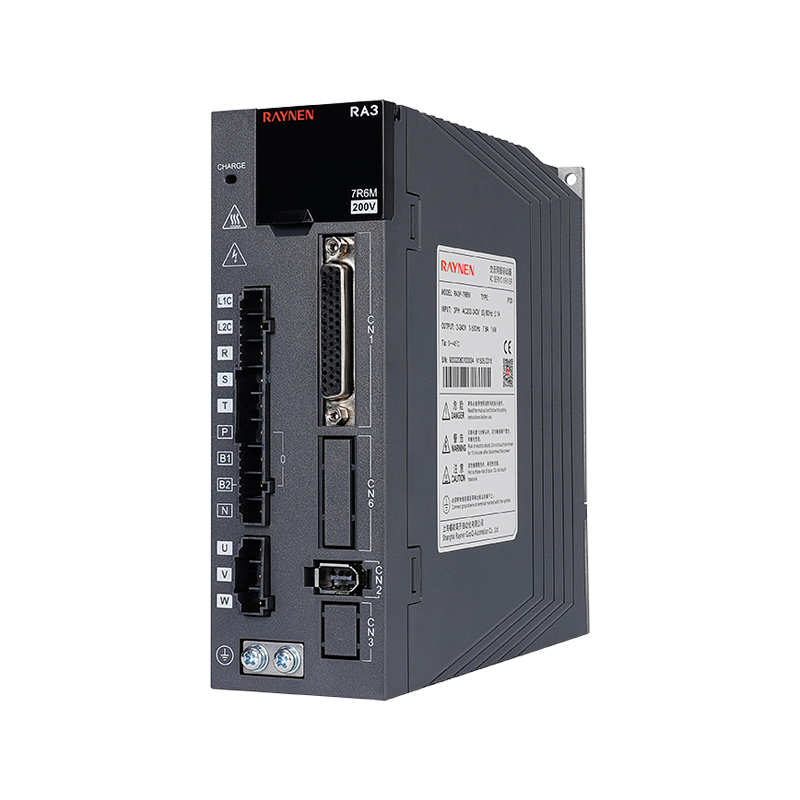

Resumo do produto
| Faixa de potência de 100W a 7,5KW Suporta pulso, analógico, EtherCAT e CANopen | |
| Excelente desempenho Frequência de resposta de velocidade de até 3,0kHz | Posicionamento preciso Ondulação de velocidade ±lrpm, ondulação de torque 0,5% |
| Multifuncional STO, circuito totalmente fechado, I0 de alta velocidade, supressão de vibração, filtro notch, homing | Sincronização ultra-alta Flutuação de sinal de vários nós dentro de 20ns, círculo de sincronização de até 250us |
Nomenclatura do Modelo
Definição de porta
| | | | | | |||||
| Tamanho A | Tamanho B | Tamanho C | Tamanho D | Tamanho E | |||||
| Não. | Nome | Não. | Nome | Não. | Nome | Não. | Nome | Não. | Nome |
| 1 | Visor de tubo digital | 1 | Visor de tubo digital | 1 | Visor de tubo digital | 1 | Visor de tubo digital | 1 | Visor de tubo digital |
| 2 | USB | 2 | USB | 2 | USB | 2 | USB | 2 | USB |
| 3 | CN1 | 3 | CN1 | 3 | CN1 | 3 | CN1 | 3 | CN1 |
| Conector do codificador de circuito totalmente fechado | Conector do codificador de circuito totalmente fechado | 4 | CN6 | 4 | CN6 | 4 | CN6 | ||
| 4 | CN2 | 4 | CN2 | 5 | CN2 | 5 | CN2 | 5 | CN2 |
| 5 | L1、L2 | 5 | L1、L2、L3 | 6 | CN3 | 6 | CN3 | 6 | CN3 |
| 6 | P,B | 6 | P,B1、B2 | 7 | Parafuso de aterramento | 7 | Parafuso de aterramento | 7 | Parafuso de aterramento |
| P,N | P,N | 8 | CARREGAR | 8 | CARREGAR | 8 | CARREGAR | ||
| 7 | U、V、W | 7 | U、V、W | 9 | L1C, L2C | 9 | L1C, L2C | 9 | L1C, L2C |
| 8 | Parafuso de aterramento | 8 | Parafuso de aterramento | 10 | R、S、T | 10 | R、S、T | 10 | R、S、T |
| 9 | CARREGAR | 9 | CARREGAR | 11 | P,B1、B2 | 11 | P,B1、B2 | 11 | P,B1、B2 |
| 10 | CN3 | 10 | CN3 | P,N | P,N | 12 | P,N1、N2 | ||
| 11 | CN4/CN5 | 11 | CN4/CN5 | 12 | U、V、W、PE | 12 | U、V、W、PE | N1、N2 | |
| | | | | 13 | CN4/CN5 | 13 | CN4/CN5 | 13 | U、V、W |
| | | | | | | | | 14 | CN4/CN5 |
| Descrição: ① Visor de tubo digital: tubo digital LED de 5 dígitos e 8 segmentos ②USB: interface USB tipo C, conectada ao PC ③CN1 (conector de interface): porta de conexão de sinal de saída/entrada, conectada ao controlador programável (PLC) ou E/S de controle ④Conector do codificador de circuito totalmente fechado: interface de circuito totalmente fechado, conectado ao segundo codificador externo, o modelo '-FS' suporta esta função ⑤CN2 (conector do encoder): interface do encoder, conectada ao encoder do servo motor ⑥L1, L2, L3 (terminais de entrada de alimentação principal): fonte de alimentação do circuito principal, fonte de alimentação monofásica é conectada entre L1 e L2 (200 ~ 240 VCA, fonte de alimentação 50/60 Hz) ⑦L1C, L2C (eletrônica de entrada de energia de controle): fonte de alimentação do circuito de controle, conectada à fonte de alimentação monofásica (200 ~ 240 VCA ou 380 ~ 440 VCA, fonte de alimentação de 50/60 Hz de acordo com o modelo) ⑧R, S, T (terminais de entrada de alimentação principal): Fonte de alimentação do circuito principal, conecte à fonte de alimentação trifásica (200 ~ 240 VCA ou 380 ~ 440 VCA, fonte de alimentação de 50/60 Hz de acordo com o modelo) ⑨P, B (terminal de conexão do resistor de frenagem externo): use resistor de frenagem externo ⑩P, B1, B2 (terminal de conexão do resistor de frenagem externo): use resistor de frenagem externo (remova a peça de curto entre P e B1, conecte em ambas as extremidades de P e B2) ⑪P, N (N1, N2) (terminal de barramento servo): não remova a peça de curto entre N1 e N2, conecte entre P e N (N1) para vários servos compartilharem o barramento CC ⑫N1, N2: conecte o reator CC externo (remova a peça de curto-circuito), curto-circuite quando não estiver em uso ⑬U, V, W, PE (terminal de conexão do servo motor): saída do servo drive, conectada ao conector de alimentação do motor (U, V, W, PE) ⑭ Parafuso de aterramento: Conecte ao aterramento de energia e ao aterramento do motor ⑮CHARGE (indicador de tensão do barramento): indicador de energia ⑰CN3 (conector para função de segurança): interface STO, apenas os modelos '-S/FS' suportam esta função ⑱CN4/CN5 (terminal de comunicação): porta de comunicação 485, porta de comunicação EtherCAT de alta velocidade, porta de comunicação CAN | |||||||||
Especificações elétricas
| Especificações elétricas do inversor monofásico/trifásico de 220V | ||||||||||||
| Artigo | Tamanho A | Tamanho B | Tamanho C | Tamanho D | Tamanho C | Tamanho D | Tamanho E | |||||
| Modeloo | 1R6L | 2R8L | 5R5L | 5R6L | 7R6M* | 12RM* | 7R6M | 12RM | 18RN | 22RN | 27RN | |
| Capacidade de alimentação [kVA] | 0.5 | 1 | 1.7 | 2 | 2.3 | 4.2 | 2.3 | 4.2 | 6.9 | 8.4 | 10.3 | |
| Corrente de saída contínua [Arms] | 1.6 | 2.8 | 5.5 | 6.6 | 7.6 | 12 | 7.6 | 12 | 18 | 22 | 27 | |
| Corrente de saída máxima instantânea [Arms] | 5.9 | 10.1 | 16.9 | 17 | 23 | 32 | 233 | 32 | 45 | 55 | 67.5 | |
| Circuito principal | Corrente de entrada contínua [Arms] | 2.3 | 4 | 7.9 | 9.4 | 10.5 | 19.1 | 5.1 | 8.1 | 15 | 18 | 22 |
| Circuito principal power supply | Monofásico 200~240VAC, -10%~ 10%, 50/60Hz | Trifásico 200~240VAC, -10%~ 10%, 50/60Hz | ||||||||||
| Malha de controle | Fonte de alimentação do circuito de controle | Fonte de alimentação de barramento, entrada de fonte de alimentação compartilhada e retificação | Monofásico 200~240VAC, -10%~ 10%, 50/60Hz | |||||||||
| Perda de energia | Circuito principal power loss [W] | 30.5 | 41 | 60.8 | 63 | 42.9 | 83.3 | 42.9 | 83.3 | 170 | 208 | 278 |
| Perda de potência do circuito de controle [W] | 22 | 25 | 22 | 25 | 27 | 27 | 27 | |||||
| Resistor de frenagem | Função do resistor de freio | Sem suporte integrado | Padrão integrado | |||||||||
| Valor de resistência [Ω] | - | - | 50 | 50 | 25 | 25 | 25 | 25 | 20 | 20 | 20 | |
| Capacidade [W] | - | - | 50 | 50 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| Valor de resistência mínimo externo permitido [Ω] | 50 | 45 | 40 | 40 | 20 | 15 | 20 | 15 | 15 | 15 | 15 | |
| Energia máxima de frenagem que o capacitor pode absorver [J] | 10.03 | 20.06 | 28.57 | 28.57 | 41.34 | 60.8 | 41.34 | 60.8 | 99.7 | 121.6 | 121.6 | |
| Método de resfriamento | Resfriamento natural | Resfriamento de ar | ||||||||||
| Nível de sobretensão | COV III | |||||||||||
*7R6M e 12RM recomendam entrada trifásica de 220V para melhor desempenho
| Especificações elétricas do inversor trifásico 380V | ||||||||
| Artigo | Tamanho C | Tamanho D | Tamanho E | |||||
| Modeloo | 3R5T | 5R4T | 8R4T | 12RT | 17RT | 21RT | 26RT | |
| Capacidade de alimentação [kVA] | 2.3 | 3.5 | 4.5 | 6.2 | 8.1 | 11 | 14.5 | |
| Corrente de saída contínua [Arms] | 3.5 | 5.4 | 8.4 | 12 | 16.5 | 21 | 25.7 | |
| Corrente de saída máxima instantânea [Arms] | 11 | 14 | 20 | 29.75 | 41.25 | 52.12 | 64.25 | |
| Circuito principal | Corrente de entrada contínua [Arms] | 3.4 | 4.5 | 6.6 | 9.3 | 12 | 16 | 21 |
| Circuito principal power supply | Trifásico 380~440VAC, -10%~ 10%, 50/60Hz | |||||||
| Malha de controle | Fonte de alimentação do circuito de controle | Monofásico 380~440VAC, -10%~ 10%, 50/60Hz | ||||||
| Perda de energia | Circuito principal power loss [W] | 34.4 | 70.9 | 95 | 155 | 238 | 275 | 336 |
| Perda de potência do circuito de controle [W] | 22 | 22 | 25 | 25 | 27 | 27 | 27 | |
| Resistor de frenagem | Função do resistor de freio | Padrão integrado | ||||||
| Valor de resistência [Ω] | 100 | 100 | 50 | 50 | 35 | 35 | 35 | |
| Capacidade [W] | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| Valor de resistência mínimo externo permitido [Ω] | 80 | 60 | 45 | 40 | 35 | 25 | 25 | |
| Energia máxima de frenagem que o capacitor pode absorver [J] | 33.2 | 40.33 | 59.3 | 59.3 | 97.26 | 118.61 | 118.61 | |
| Método de resfriamento | Resfriamento de ar | |||||||
| Nível de sobretensão | COV III | |||||||
Tamanho do produto
| Tamanho A | |||||||||||||||||
| |
| ||||||||||||||||
| Tamanho B | |||||||||||||||||
| |
| ||||||||||||||||
| Tamanho C | |||||||||||||||||
| |
| ||||||||||||||||
| Tamanho D | |||||||||||||||||
| |
| ||||||||||||||||
| Tamanho E | |||||||||||||||||
| |
| ||||||||||||||||
Diagrama de fiação
Nota: A figura mostra o esquema elétrico da série RA3 trifásica 380V Tamanho C/D. Para diagramas de fiação de outros modelos, entre em contato com o atendimento ao cliente.
